Сложенный КВ диполь

Сложенный диполь широко применяется как самостоятельный элемент и в различных типах антенн. Он особенно популярен в Yagi-антеннах VHF / UHF и является ключевым компонентом многих КВ конструкций. Этот диполь — комбинация элемента питания с разделённым диполем и неразрывного элемента трансформатора импеданса.

Два элемента соединены вместе с каждого конца. Такое расположение обеспечивает некоторые механические и электрические преимущества. Фактический импеданс питания этой комбинации затем рассчитывается на основе импеданса питания стандартного диполя, умноженного на коэффициент трансформации.

Сложенный диполь имеет несколько интересных особенностей.

• Двухпроводный сложенный диполь может увеличить характеристическое сопротивление питания диполя и обеспечить хорошее соответствие сбалансированной питающей линии на 300 Ом.
• Трёхпроводной сложенный диполь может увеличить характеристическое сопротивление диполя и обеспечить хорошее соответствие линии сбалансированного питания 450 Ом или 600 Ом.
• Обеспечивает лучшее согласование в более широком диапазоне, что может быть важно в низкочастотных диапазонах. В первую очередь это связано с эффективным увеличением толщины антенны за счёт большего количества проводов.
• При питании от сбалансированной линии питания и антенного тюнера он может работать на других нечётных кратных основной частоте. Однако на чётных кратных частотах он не очень полезен.

Сложенный диполь довольно прост в изготовлении. Его часто изготавливают из двухпроводной линии 300 Ом или 450 Ом. Поскольку два проводника в линии имеют одинаковый размер, twinlead и ladder line являются отличными антеннами с точкой подачи около 300 Ом.

Конечно, вы могли бы изготовить свои собственные распорки / распределители, чтобы провода находились на постоянном расстоянии друг от друга. С использованием обычного электрического провода #14 AWG.

Ниже показано уравнение, используемое для расчёта коэффициента преобразования импеданса.

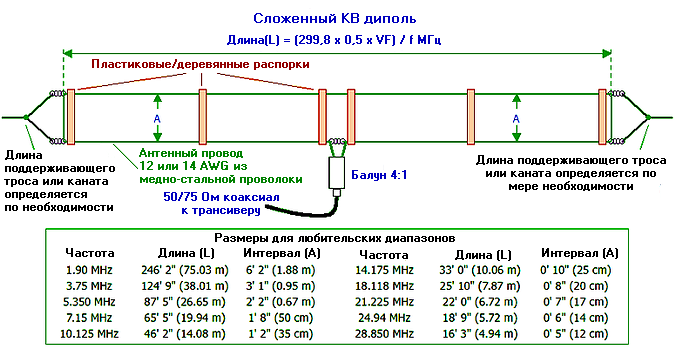

Сложенный диполь не ограничивается областью UHF/ VHF. Из него получается очень хорошая антенна для КВ диапазонов. Приведённый ниже рисунок является примером.

В центральной части антенны, в её нижней области, размещается точка питания, где применяется изолятор. Провод антенны проходит непрерывно от одной стороны точки питания до другой и должен иметь длину, равную одной длине волны (1λ), за вычетом небольшой величины, обусловленной коэффициентом скорости.

Для согласования импеданса в точке питания с более низким значением для передачи по коаксиальному каналу требуется балун с соотношением 4:1. Как видно на схеме, можно использовать коаксиальный кабель с сопротивлением 50 Ом или 75 Ом без значительных проблем. Даже если длина антенны укорочена до резонанса, важно, чтобы коэффициент стоячей волны (КСВ) оставался низким во всём диапазоне частот.

На схеме изображены три распорки из дерева или пластика, расположенные с каждой стороны от точки питания. Количество распорок можно регулировать в зависимости от необходимости, чтобы провод находился на одинаковом расстоянии друг от друга. Однако стоит учитывать, что каждая распорка увеличивает вес конструкции, поэтому рекомендуется использовать лёгкие материалы.

Под антенной представлен список длин для каждого любительского диапазона.

K7MEM
