Радиоантенны
В течение последних нескольких месяцев изучались возможности улучшения своей текущей антенной системы, которая представляет собой полноразмерную 102-футовую антенну G5RV, работающую в диапазоне 10–80 м и установленную горизонтально на высоте приблизительно 42 футов над уровнем земли.

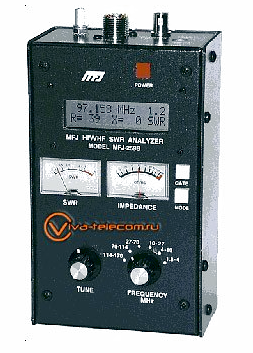

Для обеспечения точной настройки и оптимизации параметров новых антенн принято решение приобрести анализатор антенных систем — незаменимый инструмент для настройки любых антенн. Многие радиолюбители используют и рекомендуют анализатор антенн MFJ 259B, но после того, как его попробовали в деле, стало понятно, что это не совсем тот инструмент для анализа, который тут нужен.

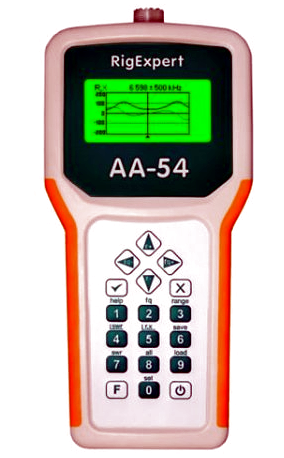

Среди множества доступных на рынке моделей выбор остановился на анализаторе RigExpert AA54, который обладает широким диапазоном частот (от 0,1 до 54 МГц), оснащён USB-портом для детального анализа на персональном компьютере и имеет графический дисплей для визуализации результатов измерений. Эти характеристики делают его подходящим инструментом для анализа антенных систем.

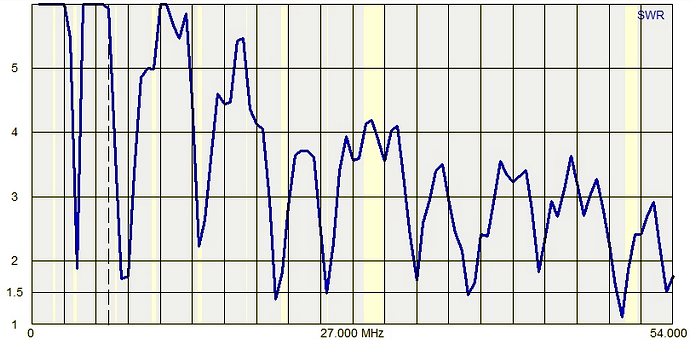

После получения анализатора RigExpert AA54 была проведена серия измерений КСВ для антенны G5RV. Результаты измерений представлены в виде графика, охватывающего весь диапазон сканирования анализатора, от 0,100 МГц до 54,000 МГц.
Больше всего поразило то, что низкий КСВ наблюдается на частотах, не используемых радиолюбителями (серая зона). Неудивительно, что большинству опытных радиолюбителей эта антенна не нравится.

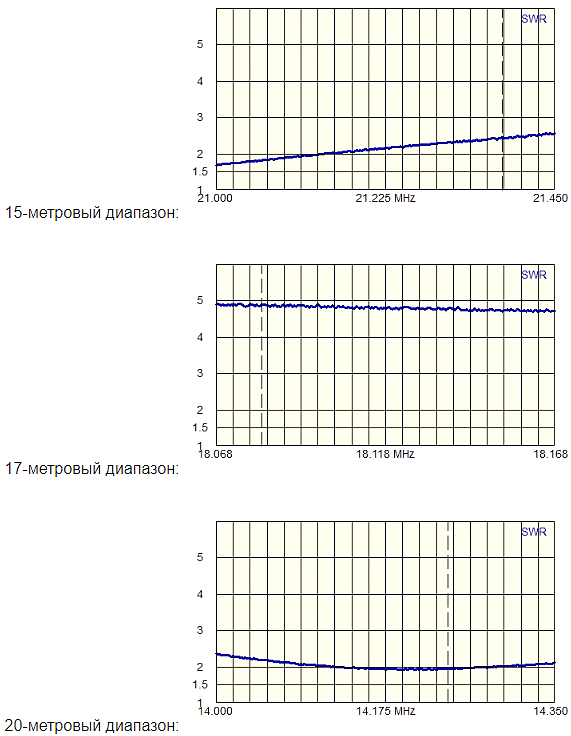

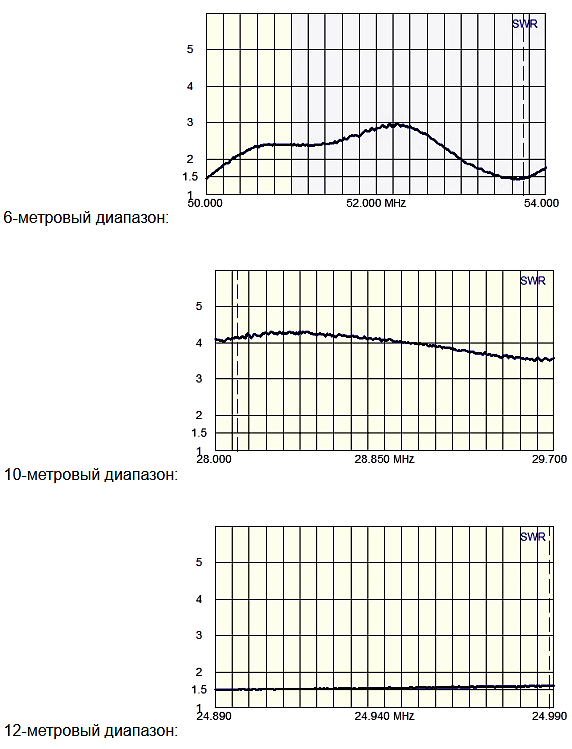

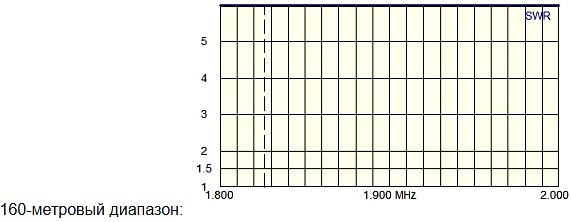

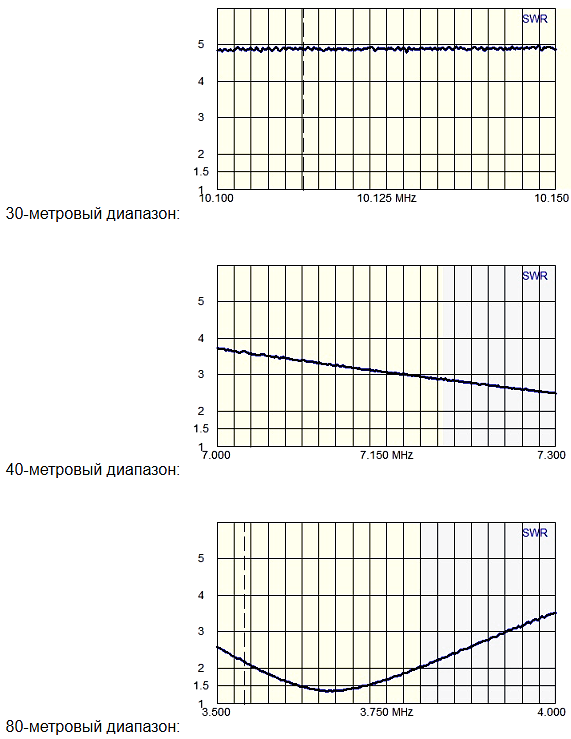

Давайте посмотрим на коэффициент стоячей волны по напряжению на каждом любительском диапазоне:
Заключение:
Единственные диапазоны, на которых G5RV эффективна, и единственная причина, по которой её использует (автор), — это 80 м и 12 м. G5RV можно использовать и на других диапазонах, но с хорошим антенным тюнером. Есть другая многодиапазонная антенна (Alpha-Delta DX LB Plus) которая немного лучше охватывает другие диапазоны, но это уже другая история.
VE2XIP
