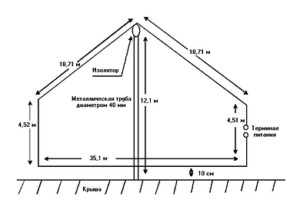

На первом изображении представлена стандартная треугольная антенна, рассчитанная на диапазон 40 м. Для определения её периметра можно воспользоваться формулой L = 304 / F, где L — периметр, а F — частота, с которой работает антенна. В месте подключения коаксиального кабеля имеется петля настройки длиной 80 см.
Антенна закреплена в определённом фиксированном положении и обладает вертикальной поляризацией. Угол её излучения менее 30 градусов, а ширина луча составляет примерно 56 градусов. Для изменения направления излучения можно добавлять заглушки в элементы настройки, которые могут включаться или выключаться.
Треугольная антенна с вершиной, направленной вверх, широко используется для работы в низкочастотных диапазонах благодаря своей форме. Для её установки достаточно одной опоры. В открытом пространстве такая антенна, выполненная в виде равностороннего треугольника, демонстрирует максимальный коэффициент усиления.
Удивительно, как «короткозамкнутая антенна» вообще может работать, да ещё и так хорошо! С этой антенной добились отличных результатов во время портативных выездов на Аляске. Она чрезвычайно проста в изготовлении и требует всего 42 метра провода и тюнера. Никаких балунов или дросселей не требуется.
С вершиной на 27 метрах, эта вертикальная дельта петля представляет собой интересную альтернативу четвертьволновой вертикальной антенне, которая использовалась ранее в большую часть прошедших зим. Основная причина установки этой антенны заключается в том, что она не требует системы заземления/радиалов.
Настройка одноэлементной дельта-петли — довольно простая задача. У пользователя есть несколько вариантов. Можно использовать гамма-согласующее устройство, которое по сути является усовершенствованным конденсатором для согласования. Однако потребуется подобрать правильную длину трубки и использовать анализатор.
Эти две дельта-петли по 5/8 волны на общем буме созданы для всенаправленного излучения. Давайте рассмотрим конструкцию «дельта-петли ограниченного пространства 28 и 24 МГц» более подробно. Допустим, вам нужны две отдельные петли в противоположных направлениях, использующие одну и ту же «стрелу».
После переезда автор разработал многодиапазонную петлевую антенну для работы на диапазонах 10-20 метров, используя открытый провод для согласования импеданса и компактной установки. Вдохновленный конструкцией mini-X-Q, был создан модифицированный вариант 10-метровой Delta Loop.
Эта антенна состоит из двух треугольных рамок, похожих на традиционные двухэлементные дельта-петли. Однако верхние части рамок соединены с верхом мачты опоры короткими верёвками или короткой распоркой, в то время как основания рамок оттягиваются от мачты нижними опорными верёвками.
Дельта-петли с вершиной, направленной вниз, и питанием в нижнем углу можно натянуть, как диполь. Преимущество в том, что вес точки питания и коаксиального кабеля тянет за наклонную проволоку, а не прямо вниз по центру. Это уменьшает провисание верхней проволоки, которая в наибольшей степени способствует излучению.
