Антенная самонесущая вышка как вертикальная антенна

Использование высокой вышки в качестве вертикальной антенны, при условии поддержки других антенн на ней, может быть весьма перспективным решением. Однако данная тема настолько обширна, что на этой странице мы лишь поверхностно коснёмся этой возможности. Обычно самонесущий столб не изолирован от земли.

В качестве излучающего элемента на неё (вышку) можно подать КВ сигнал в основании с помощью согласующего устройства типа гамма-согласования или омега-согласования.

Антенны, ради которых возводилась башня, чаще всего размещаются на её вершине и выполнят роль оконечной ёмкости. Эффективность полученной вертикальной антенны во многом зависит от характеристик плоскости заземления.

Реализация

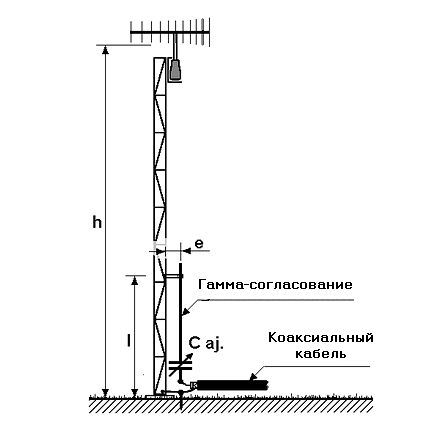

Гамма-согласование может представлять собой проволоку, а лучше стержень или трубку, закреплённую вдоль пилона с помощью изолирующих прокладок на расстоянии примерно 25 см. Его длина l зависит от высоты h пилона относительно лямбды.

Коаксиальные кабели и антенные линии, размещённые наверху пилона, должны проходить вдоль него до уровня земли.

Одним из преимуществ пилона, соединённого с землёй у своего основания, является возможность стекания электростатических зарядов.

Настройки

Согласование импеданса с использованием гамма-согласования обеспечивает минимальный КСВ в линии электропередачи.
