Антенна «Дельта» для диапазонов 80 и 40 метров

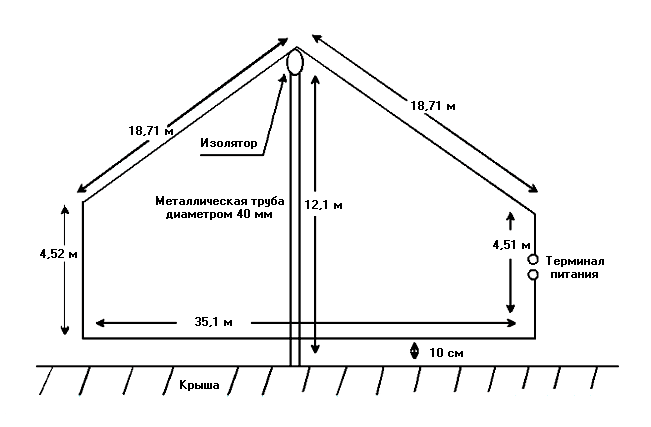

Антенна Дельта, предназначенная для работы на диапазонах 80 и 40 метров, монтируется на крыше здания с использованием металлической мачты. Внешний вид конструкции представлен на чертеже. Для согласования работы в обоих диапазонах применяется 75-омный коаксиальный кабель длиной 4,82 метра.

Коэффициент стоячей волны (КСВ) в обоих частотных диапазонах составляет 1,46:1.

Рис. 1

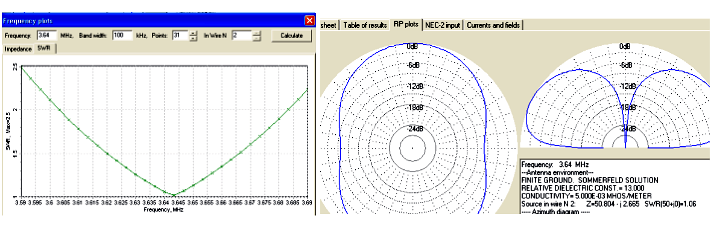

Файл maa содержит корректные параметры антенны. Однако MMANA некорректно моделирует её работу. Точные данные можно получить с помощью программы NEC для MMANA. Все эти программы доступны бесплатно. На рисунке 2 представлены диаграммы направленности (в горизонтальной и вертикальной плоскостях) антенны в диапазоне 80 метров.

Рис. 2

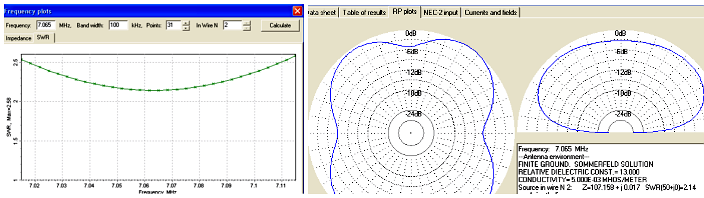

На рисунке 3 представлены диаграммы направленности антенны в горизонтальной и вертикальной плоскостях, измеренные на диапазоне 40 метров.

Рис. 3

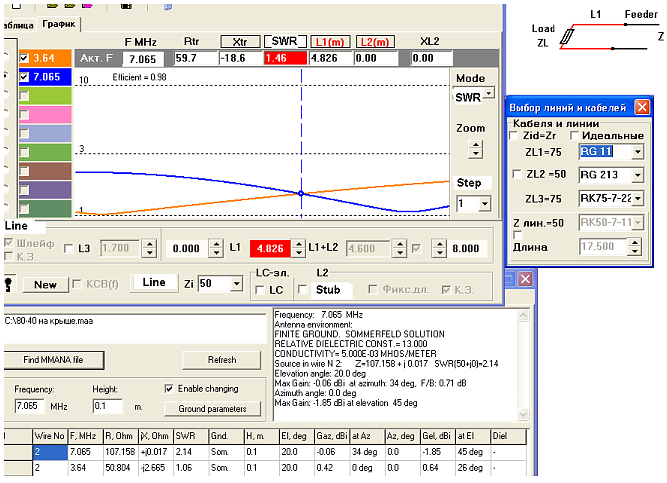

Рисунок 4 содержит диаграммы и данные для сравнения.

Улучшенный вариант согласования показан на рисунке 5.

К антенному разъёму подсоединяется коаксиальный кабель с сопротивлением 75 Ом и длиной 3,9 метра, а также незакрытый конец другого 75-омного кабеля длиной 1,7 метра. В обоих диапазонах коэффициент стоячей волны (КСВ) равен 1,23:1.

Это гипотетическая модель.

RZ3DK
