Антенна на 80 метров

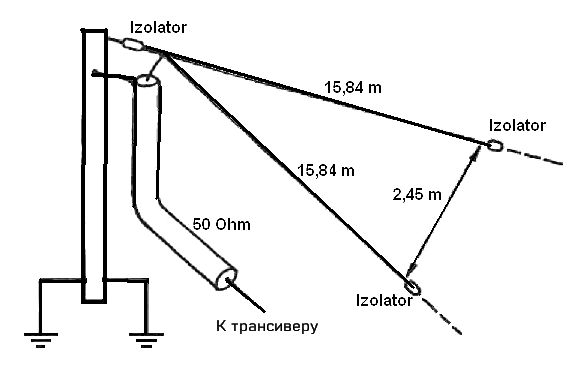

Антенна, показанная на этом рисунке, является достаточно широкополосной и имеет практически круговую диаграмму направленности. Коэффициент стоячей волны составляет около 1,2 во всём диапазоне частот от 3,5 до 4 МГц. Однако на практике КСВ может несколько отличаться из-за влияния окружающих объектов.

Рис.

Антенна создана на базе бывшей обычной телевизионной антенной мачты высотой 10-12 метров, которая должна быть надлежащим образом заземлена, что обычно и делается — она подключается к системе заземления громоотвода. Качество антенны зависит от качества этого заземления.

Концы антенных плеч (длина подвесов) должны находиться на расстоянии не менее трёх метров от точки крепления. Входное сопротивление этой антенны составляет около 50 Ом, поэтому для питания мы снова будем использовать кабель сопротивлением 50 Ом.

На рисунке показано, что оплётка кабеля соединена с металлической мачтой, а центральный сердечник — с центром антенны, т.е. с местом соединения двух плеч.

ARRL Handbook, Antenna 80m K0EOU
