Проект, опубликованный VK1AD, описывает создание многодиапазонной полуволновой концевой антенны с ручным тюнером для 15, 17, 20, 30 и 40 м. Антенна представляет собой длинный провод, изготовленный из однополюсного кабеля длиной 20,1 метра. Она питается с одного конца и устанавливается как перевёрнутый V-образный диполь.

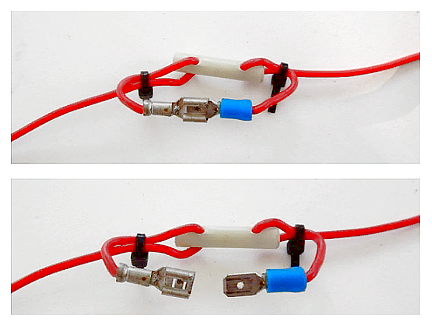

При условии разделения однополюсного провода на два плеча по 10,5 м каждый. Вершина угла V поднята на минимальную высоту 7-10 метров. Излучающий провод этой антенны затем разрезается на несколько отрезков различных размеров, соединённых между собой через разъёмы типа «папа-мама» (как показано на рисунке ниже), которые постепенно удлиняют или электрически сокращают длину антенны в зависимости от диапазона, на который вы хотите перейти. Эти соединения показаны на главном изображении статьи с ярлыками ссылок.
Ключевым элементом этой антенны выступает ручной тюнер, который устанавливается со стороны источника питания. Он позволяет регулировать импеданс антенны, чтобы достичь необходимых 50 Ом, в зависимости от заданной электрической длины.
Конструкция устройства представлена на иллюстрациях и включает в себя:
- магнитный тороид T80-2 из порошкового железа
- 25 витков эмалированной медной проволоки, намотанных вокруг T80-2
- переключатель, который соединяет центральную часть коаксиального кабеля с третьей или четвёртой обмоткой
- переменный конденсатор ёмкостью до 266 пФ и мощностью 15 Вт
Относительно расположения обмоток на тороиде: первая обмотка подключается к концу коаксиального кабеля питания. Центральная обмотка подключается к третьей или четвёртой обмотке через контакты переключателя, начиная с первой, которая уже соединена с концом коаксиального кабеля. Иллюстрации ниже помогают лучше понять конструкцию тюнера.
Конденсатор (мощность 15 Вт), который подключается параллельно обмотке на тороиде, ограничивает использование устройства только для QRP-трансиверов.
VK1AD
