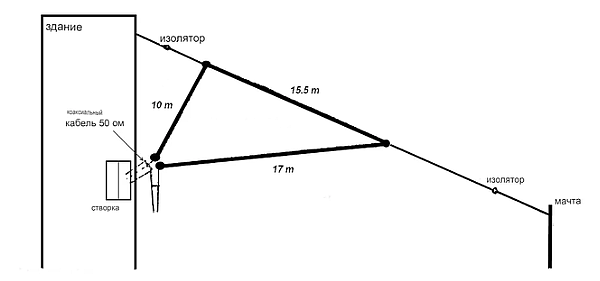

На первом изображении представлена стандартная треугольная антенна, рассчитанная на диапазон 40 м. Для определения её периметра можно воспользоваться формулой L = 304 / F, где L — периметр, а F — частота, с которой работает антенна. В месте подключения коаксиального кабеля имеется петля настройки длиной 80 см.
Установка Дельты производится таким образом, чтобы настройка позволяла добиться минимального КСВ. Излучение антенны происходит перпендикулярно её плоскости.
Рис. 1

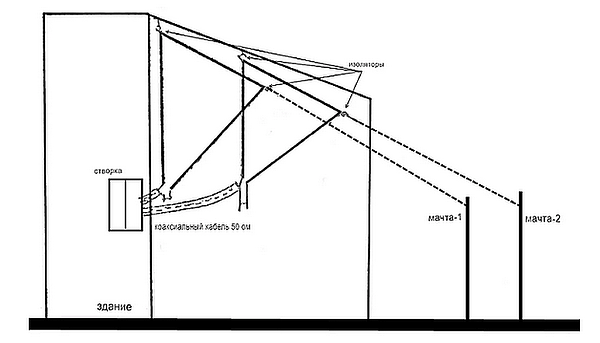

Для повышения коэффициента усиления дельта-антенны рекомендуется установить вторую идентичную рамку на расстоянии L/4 от первой. Увеличение коэффициента усиления достигается за счёт того, что одна из рамок функционирует как дельта-рамочный вибратор, а вторая — как отражатель (см. второй рисунок). В результате антенна приобретает свойства однонаправленности.
Рис. 2

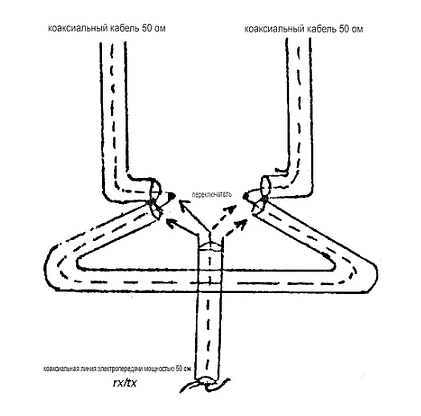

Для изменения направления излучения дельта-антенны необходимо осуществить подключение дополнительного антенного шлейфа длиной L/4 к каркасу с использованием того же коаксиального кабеля. Также следует установить переключатель (см. третье изображение).
Рис. 3
Длина кабеля от рамок до петли может быть произвольной. Эта антенная система может работать только в одном диапазоне. Усиление двойной дельты примерно 7 дБ. Для более точного подбора антенны необходим тюнер.
Расстояние между границами дельты в метрах:
28 МГц — 2,65
21 МГц — 3,54
14 МГц — 5,32
7 МГц — 10,64
3,6 МГц — 20,2
Длина петли в метрах:
28 МГц — 1,75
21 МГц — 2,34
14 МГц — 3,52
7 МГц — 7,02
3,6 МГц — 13,33
(Измеренная длина петли дана при импедансе кабеля 75 Ом, для других кабелей необходимо учитывать коэффициент затухания).
