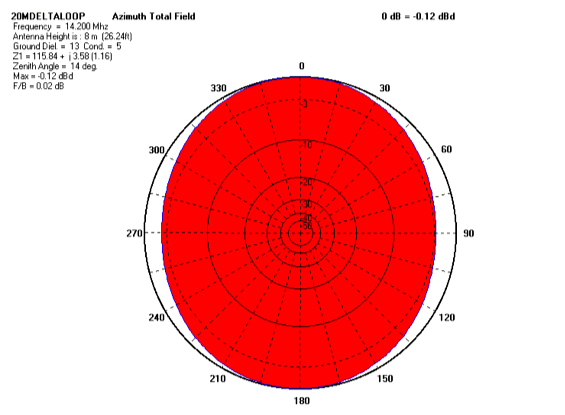

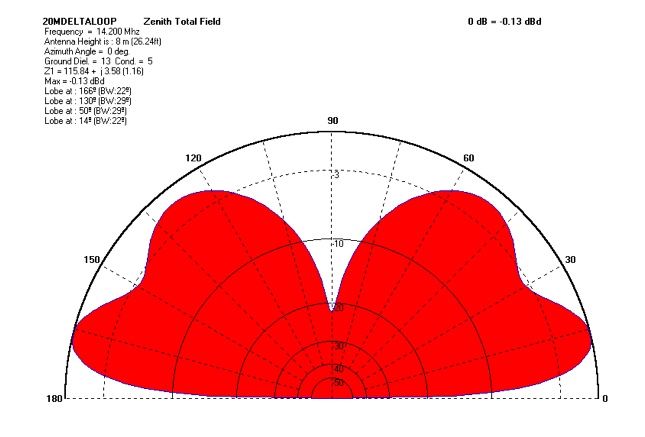

Эта антенна запитывается для вертикальной поляризации, обеспечивая низкий угол излучения для дальних связей (DX) и почти всенаправленную диаграмму направленности (направление перпендикулярно антенне является наилучшим с усилением около 3 дБ). Было построено две версии этой антенны.
Одна, использующая коаксиальный кабель в качестве монодиапазонной антенны для диапазона 20 метров (как показано на симуляции ниже), и вторая, которая используется в настоящее время с двухпроводным фидером на 450 Ом для многодиапазонного использования (20 и 15 метров).
Равносторонний треугольный дельта-петлевой антенны для 20 метров, вершиной вверх.
Точка питания расположена на расстоянии 0.25 длины волны от верхнего угла для вертикальной поляризации.

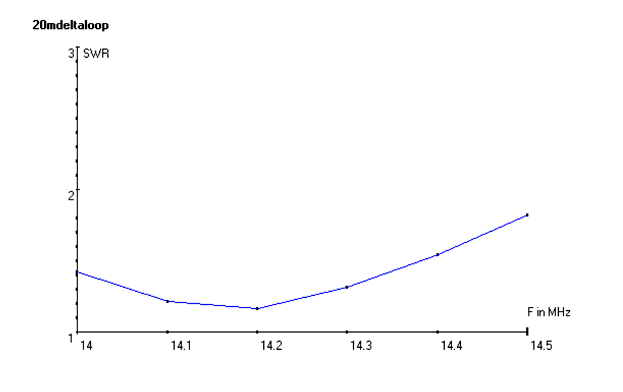

Предполагается согласование с помощью коаксиального кабеля 75 Ом длиной в четверть волны, КСВ 2:1.
Антенна G4EZT, поддерживаемая деревом.
Земля
Единицы измерения: Метры
Высота: 8.000
Над землей: 13.5 (Диэлектрическая проницаемость — Проводимость, мкСм)
Граница: Круговая
Частота: 14.200 МГц
Точки геометрии:
Точка 0: 0, 8, 0.000, -3.854, 0.000, 0.000, 0.000, 6.675, 0.002
Точка 1: 20, 0.000, 0.000, 6.675, 0.000, 3.854, 0.000, 0.002
Точка 2: 8, 0.000, 3.854, 0.000, 0.000, -3.854, 0.000, 0.002
Сегменты:
Сегмент 1: 23, 100, 0
Коаксиальный кабель: 100
В монодиапазонном варианте на резонансной частоте 14,2 МГц сопротивление около 100 Ом трансформируется четвертьволновым отрезком кабеля на 75 Ом (длиной 3,5 м) для достижения хорошего согласования (лучше, чем 2:1) по всей полосе. Оплётка 75-омного коаксиального кабеля подключена к нижней стороне петлевого элемента.
Балун не используется, поскольку антенна не является симметричной из-за смещенной точки запитки, но применяется коаксиальный дроссель на соединении с 50-омным кабелем с согласующим шлейфом из 10 витков диаметром 20 см.
Длина антенны составляет 7,71 м на сторону, а точка запитки находится на 3/4 длины одной стороны (5,78 м от верха). Примечание: 3/4 * 1/3 длины волны = 1/4 длины волны, это важно для получения вертикальной поляризации.
Эта антенна также эффективна на диапазоне 15 метров при условии использования открытого двухпроводного фидера до антенны вместо коаксиального. Обнаружено, что работа на 10 метрах для DX просто отвратительна! Симуляция подтверждает это. Диаграмма направленности на обоих более высоких диапазонах довольно направленная.
G4EZT
