Прежде всего, хочется отметить, что это называется «sloper», а не «slooper»… от английского слова «slope», в переводе «наклонный». Термин «слопер» обозначает полный диполь, натянутый между вершиной и землёй. С другой стороны, собственно говоря, Half-Sloper (полуслопер) состоит из металлической опоры (которая может быть столбом или пилоном) и провода.
Провод длиной 1/4 длины волны, который спускается по диагонали от вершины столба примерно на 1 м от земли.
Подача питания осуществляется в самой высокой точке, т.е. на вершине столба, без каких-либо аксессуаров, просто путём подсоединения коаксиальной оплётки к столбу, а центральной — к проводу.
Сопротивление антенны составляет приблизительно 50 Ом, а диаграмма направленности — кардиоидная, то есть она излучается во всех направлениях, кроме задней части, где находится столб.
В некотором смысле его можно сравнить со смесью перевёрнутого V-образного диполя и перевёрнутого вертикального.
Практические заметки:
- Разъём коаксиального кабеля должен быть подключен к столбу ТОЛЬКО в самой высокой точке и ни в какой другой точке.
- Коаксиальный кабель должен спускаться, плотно прилегая к столбу или, если это решётчатая опора, плотно прилегая к одной из стоек.
- Производительность улучшается, если радиалы длиной в 1/4 длины волны проложены в каждом направлении у основания столба.
- Если вы хотите улучшить соотношение вперёд/назад, вы можете установить от 1 до 3 отражателей, изготовленных из электрического провода сечением 2,5 мм2, длиной чуть больше 1/4 длины волны, электрически соединённого с землёй в верхней части столба и спускающегося по диагонали на задней стороне самого столба.
- Угол, который образует наклонный провод со столбом, должен составлять от 30 до 45 градусов.
Антенна, которая описывается, представляет собой укороченную версию на 160 м, предназначенную для тех, у кого мало места.
В качестве опоры используется столб или пилон, на котором установлены другие антенны. Было бы лучше, если бы этот столб был соединён с заземляющим штырем кабелем соответствующего сечения.
Подсоединим коаксиальный кабель спуска в самой высокой достижимой точке, плотно прижав его к одной из стоек, как описано выше.
В данной установке мы обходимся без отражателей и радиалов.
Провод, из которого изготовлен наклонный рычаг, должен иметь сечение не менее 4 мм2 и длину не менее 15 м. Эта проволока начинается от верхней части решётки и направляется к садовой ограде, с надеждой, что угол, который она образует с решёткой, не будет ни слишком узким, ни слишком открытым.
На этом этапе, пожалуйста, обратите внимание на прилагаемый рисунок, чтобы понять следующее описание.
Провод достигает нагрузочной катушки, которая электрически удлиняет антенну, заставляя её резонировать на нужной частоте.
Косички следует прокладывать примерно на 20 см выше забора, параллельно ему, хорошо натягивать и фиксировать так, чтобы после калибровки они не изгибались и не двигались, поскольку даже одного сантиметра не хватает и он смещает резонанс на 10–20 кГц.
И катушка, и косички должны поддерживаться столбами из изоляционного материала (например, электрическими кабелепроводами). ВНИМАНИЕ! Во время передачи на катушке и выводах присутствует напряжение в несколько тысяч вольт, поэтому тщательно позаботьтесь об изоляции, чтобы избежать проблем.
Данные о катушке: описаны две версии, которые сделаны и которые подходят для провода слопера длиной 15 м.
- На трубку ПВХ наружным диаметром 62 мм намотаны 85 витков электрического провода типа шнур сечением 1 мм2 (тип рассчитан на мощность до 300 Вт).
- На трубку ПВХ наружным диаметром 110 мм намотаны 50 витков электрического провода типа шнур сечением 2,5 мм2 (тип рассчитан на мощность до 1,5 кВт).
Данные хвоста и калибровка
Пигтейлы являются важной частью антенны, поскольку они действуют как ёмкостная шляпа, которая компенсирует (частично) индуктивность катушки.
Их длина должна быть не менее 2 метров каждая. Длина косичек и их высота относительно ограждения существенно влияют на резонансную частоту антенны, поскольку, как уже упоминалось, одного см слишком мало.
Калибровка требует большого терпения. Вам необходимо установить все в окончательное рабочее положение и посмотреть, какова резонансная частота. Судя по предоставленным данным, она определённо должна быть ниже 1800 кГц. На этом этапе витки по одному удаляются из катушки и проверяется резонансная частота. Когда эта частота приблизится к 1810 кГц, зафиксируйте катушку и укорачивайте хвосты на один-два см за раз, пока не достигнете частоты 1840 кГц, центральной полосы.
Следует ожидать, что резонансная частота будет иметь тенденцию к снижению со временем из-за растяжения проводников, поэтому время от времени вам придётся компенсировать это, укорачивая косички по мере необходимости.
Антенна имеет очень узкую полосу пропускания. Минимальный КСВ должен быть 1,5 на 1840 кГц, а на 1815 и 1855 кГц он уже достигает значения 2.
Антенна Half-Sloper с линейной нагрузкой
После нескольких лет использования вышеуказанной антенны автор захотел попробовать использовать линейную систему нагрузки вместо терминальной нагрузочной катушки. Достигнутые результаты оказались немного выше, поэтому также сообщается описание этого варианта.
Всё описанное относительно опоры, радиалов, отражателей, коаксиального спуска, соединения коаксиала с излучающим проводом, концевых косичек остаётся в силе. Только теперь катушки больше нет, а наклонный провод «утроен» или следует по траектории, показанной на следующем рисунке:
Расстояние между тремя секциями провода составляет 10 см (между проводом и проводом). Такого разделения можно добиться, используя отрезки пластикового электропровода длиной 25 см — самые маленькие, лёгкие и прочные из всех, которые только можно найти. Автор использовал канал с внешним диаметром 16 мм.
В секциях трубы проделывают три параллельных отверстия: одно в центре и два на расстоянии 2,5 см от каждого конца, и пропускают через них провод. Это операция, требующая времени и терпения. Кусочки кабелепровода необходимо закрепить силиконом или горячим клеем, иначе они будут скользить по проводам. Центральная опора C должна быть прочной, поскольку всё механическое напряжение воспринимается именно ею.
Длина косичек в этом случае составила 2,5 метра каждая.
В точках А и В пересекающиеся провода должны располагаться на расстоянии 10 см друг от друга, это возможно путём установки Т-образных распорок, обязательно с каналами, как показано на фотографии.

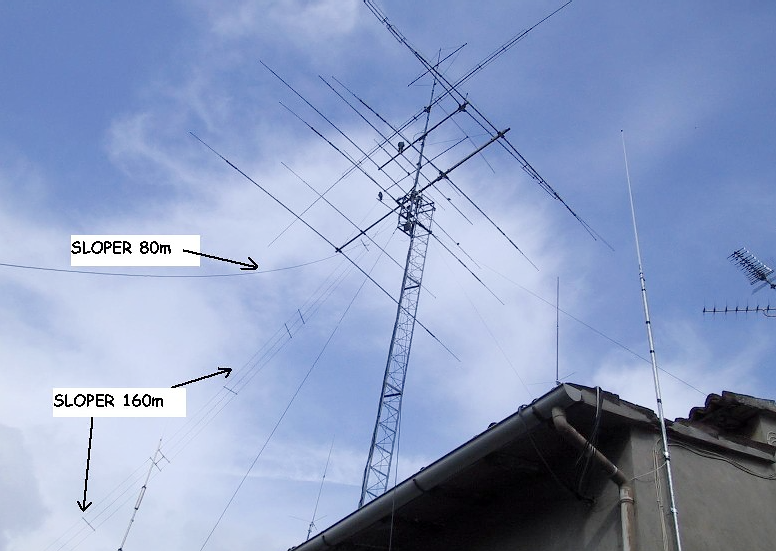

На фото ниже вы также видите sloper для 80 м, который состоит из одного полноразмерного провода длиной 20 м:
Полученные результаты
Автор работал с вышеупомянутой антенной с более чем 200 странами в TOP-BAND. Среди лучших DX можно отметить: JA – TI – W7 – VE – VK — CE0 — ZS – 9K2 – 3B9 – S92 – XZ – JX – HC8 – P4 – CX – VP6 — 4K – EA8 – UA0 — VP6 — HL — FO0.
В целом, подключение к Европе осуществляется без проблем, а вот для выхода из Европы требуется много терпения и немного сил.
Совет всем от автора: кто хочет добиться лучших результатов, установите другую антенну, предназначенную только для приёма, например, «Рамочную антенну для приёма на 80/160 м».
IK4CIE
