Балун (дроссель) типа W1JR

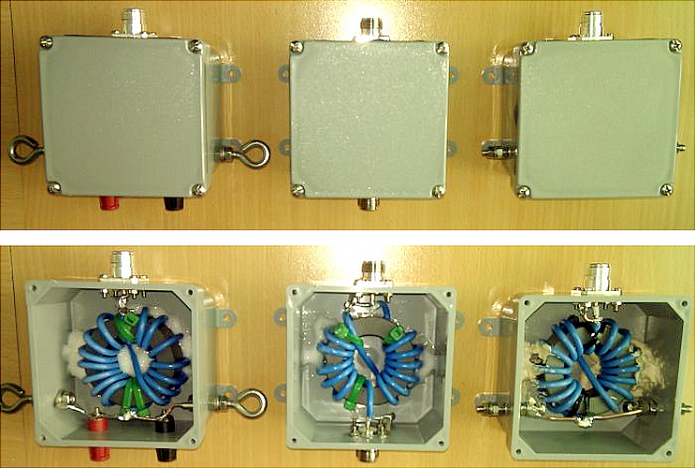

При экспериментировании с антеннами удобно иметь под рукой несколько балунов. Самый простой вариант балуна/дросселя синфазного режима 1:1 — это конструкция W1JR с хорошим сердечником. Было изготовлено три балуна. Единственное их отличие — выходные клеммы, используемые на корпусе для балуна.

Все балансные трансформаторы имеют в качестве входного разъёма N-разъём. Это стандарт (на авторской станции), но большинство, вероятно, использовали бы разъём SO239 для подключения к разъёму PL259.

Выходной терминал отличается:

Разъёмы типа «банан» и дополнительные разъёмы
- Для использования в дипольных антеннах. Провода можно прикрепить к разъёмам сбоку
разъём N
- Для использования под антенной, у которой уже есть разъём
- Как авторский 40-метровый вращающийся диполь с линейной нагрузкой
Болты с шайбами
- Просто, но отличается от номера 1. Используется в многодиапазонной вертикальной антенне 1/4 волны

Материалы

Ферритовый сердечник: RK4
- (это из DARC)
Тефлоновый коаксиальный кабель RG303 (около 1 метра на дроссель)
Распределительная коробка (модель # E989NNJ-CAR, куплена в Home Depot)
Входные и выходные клеммы по вашему выбору
Подходящий клей
Некоторые мелкие материалы (болты, проушины, гайки и т.д.)
Некоторые инструменты (дрель, паяльник и т.д.)

Количество витков должно быть таким, чтобы они поместились на ферритовом сердечнике. При наматывании коаксиального кабеля очень удобно использовать стяжки для фиксации кабеля на сердечнике.

В описанном варианте сердечник приклеен к нижней части корпуса, правда допущена ошибка, использовалась для клеммных разъёмов жёсткая медная проволока. При пайке провода ослабляют винты. Лучше было бы использовать многожильный провод (и это потом исправлено).

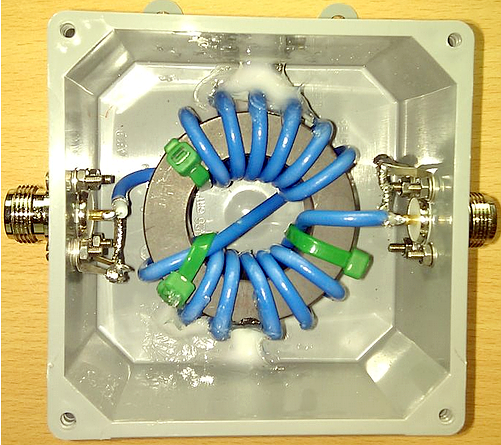

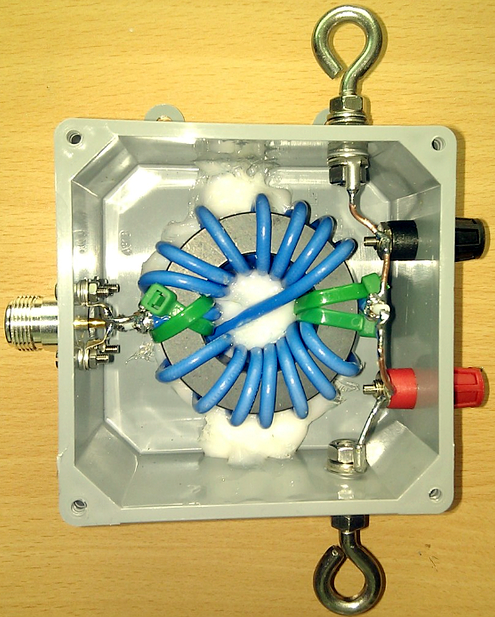

Ниже крупным планом показаны два из них.
