Блок настройки длиннопроводной антенны от 7 до 30 МГц

Это очень простой соединитель/согласователь L-формы, который может обеспечить отличные услуги для стационарного или мобильного трафика. Он позволяет идеально адаптировать 20-метровый антенный провод на частотах от 7 МГц до 30 МГц с КСВ равному 1 на 7 диапазонах, с не слишком «резкими» настройками.

Положение зажима типа «крокодил» должно определяться экспериментально с использованием измерителя КСВ и передатчика на пониженной мощности после измерения на слух во время приёма.

Используя TOUCAN (2 Вт в CW) первый контакт с этой приставкой был на расстоянии почти 600 км на диапазоне 7 МГц.

Для многодиапазонного использования и для экономии времени необходимо сделать небольшую таблицу настроек зажима «крокодил» и переменного конденсатора (CV).

Эта катушка не имела достаточного количества витков для использования в диапазоне 3,5 МГц.

Реализация

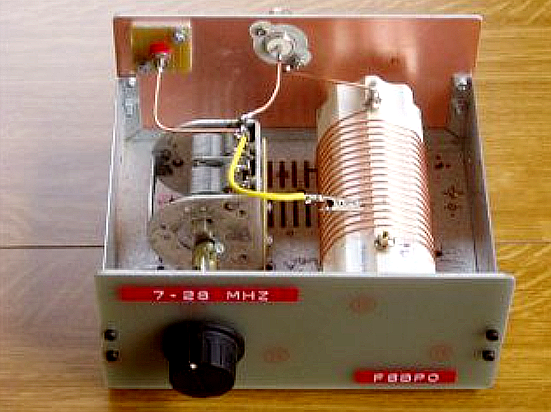

Коробка для блока была сделана с сеткой из-за отверстий, свидетельствующих о её предыдущем использовании.

Задняя и передняя стороны покрыты эпоксидной смолой с медным покрытием толщиной 3 мм.

Переменный конденсатор (CV) 2х450 пФ берётся из старого лампового приёмника, а катушка-дроссель состоит из 16 витков неизолированного провода диаметром 1,5 мм намотанного на керамической оправке.

Именно перемещая положение зажима «крокодила» мы изменяем значение катушки индуктивности. Очевидно, вам придётся при смене отвода, отключать работу на передачу!

Конденсатор и катушка изолированы от земли.
