Использование веерного (Fan) диполя для 40, 20, 6 м автору понравилось, он работал хорошо. Теперь пришло время расширить Fan, добавив больше диапазонов. Добавляться будут диполи на 80 м, 15 м и 10 м. Предполагается сделать его резонансной антенной для всех диапазонов от 80 м до 6 м (кроме диапазонов WARC).
Соображения
Добавление большего количества параллельных диполей сделает угол в центре более острым для некоторых диапазонов (нижние провода). Это повлияет на диаграмму направленности излучения. Это также уменьшит импеданс для этих диапазонов.
Большинство диполей Fan (параллельных), начинаются с самого низкого диапазона (самый длинный провод) вверху. Диапазоны добавляются последовательно. Самый высокий диапазон (самый короткий провод) внизу.
Возможно, хорошей идеей будет «не сортировать» порядок. Таким образом, более длинные провода будут дальше друг от друга, что уменьшит взаимное влияние. Для антенн с центральным питанием, питаемых коаксиалом (50 Ом), понадобится балун. С существующей антенной используется 1:1 BU-55 Balun.
Ограничения
Сад, в котором стоит прежняя антенна, слишком мал для полноценного диполя на 80 м. На одном конце есть место для провода длиной 16 м. На другом конце — 12 м. Добавление катушки в каждый провод для 80 м может показаться решением.
Центральная мачта высотой 10 м. Столбы на конце высотой около 5 м. Таким образом, это будет антенна Inverted V Fan. Балун BU-55 указан от 3 МГц до 75 МГц. Вероятно, не идеальный балун для 80 м. Посмотрим…
Порядок диполя (сверху вниз)
Первая попытка
80-метровый дипольный провод будет нести всю конструкцию.
| Диапазон | Приблизительная длина (одно плечо) | Примечания |
|---|---|---|
| 6 м | 1,5 метра | «парящий» сверху |
| 80 м | 20 метров | опорный провод |
| 15 м | 3,7 метра | |
| 40 м | 10 метров | |
| 10 м | 2,5 метра | |
| 20 м | 5 метров |

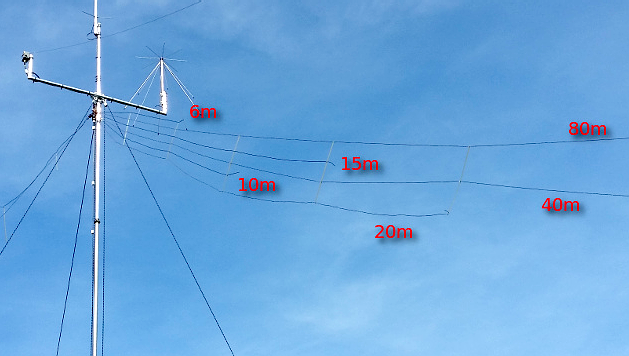

Вторая попытка
10 м между 20 м и 40 м, похоже, не лучшее место. Вероятно, потому что это гармоники. Во второй попытке 6 м теперь находится между проводами 20 м и 40 м. Провод диапазона 10 м теперь «свободен» сверху.
| Диапазон | Приблизительная длина (одно плечо) | Примечания |
|---|---|---|
| 10 м | 2,5 метра | «парящий» сверху |
| 80 м | 20 метров | опорный провод |
| 15 м | 3,7 метра | |
| 40 м | 10 метров | |
| 6 м | 1,5 метра | |
| 20 м | 5 метров |
Интервал
Использоваться будет переменный интервал между проводами.

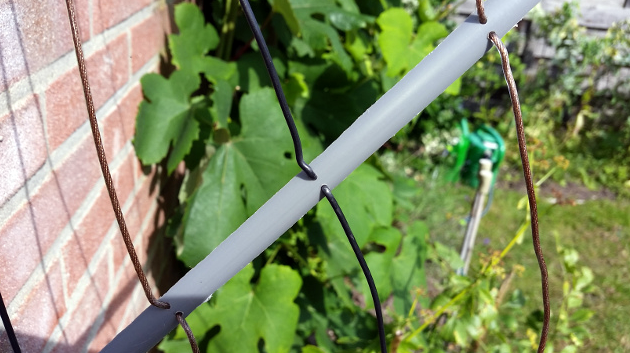

Разделитель изготавливается путём разрезания серой электротрубки диаметром 2 см на четыре части.
Из-за порядка (более короткие провода между более длинными) интервал может меняться (увеличиваться) в зависимости от расстояния.
Укороченный диполь 80 м
Провод(а) диполя 80 м должны быть укорочены из-за ограничений по пространству.
Самая короткая сторона должна быть удлинена катушкой около 80 uH плюс кусок провода (примерно 2 метра). Длинная сторона может быть около 16 метров. Слишком коротко, но не сильно. Не будем удлинять эту сторону катушкой.
Следствием этого является то, что антенна немного смещена от центра. Но не сильно. Сделать диполь резонансным можно (нужно) путём обрезки длины провода после катушки (оставив другую (длинную) сторону диполя такой, какая она есть).
Удлинительная катушка 80 м, провод частично свисает из-за ограниченного пространства. Провод 40 м можно использовать для стабилизации конструкции.
Практика
Внесены некоторые изменения для улучшения устойчивости к ветру. В основном для предотвращения скручивания.

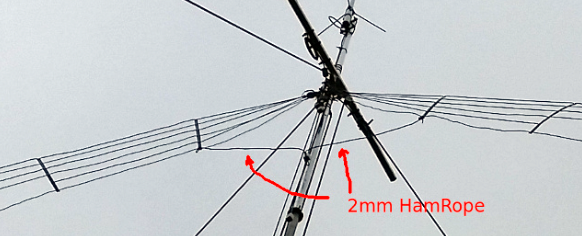

Предотвращение скручивания
Диполь Fan хорошо работает (резонансный) на всех диапазонах без необходимости использования тюнера. Измерения анализатора антенны указывают на то, что диполи взаимодействуют друг с другом. Это влияет на диаграмму направленности излучения.
PA0ROB
