Антенна предназначена для работы в диапазонах 80, 40, 20, 15 и 10 м без коммутации в ATU (блоке настройки антенны). Это достигается с помощью ATU, выполненного на основе открытого шлейфа, подключенного к вертикальному излучателю и противовесам. Шлейф выполнен из коаксиального кабеля и имеет электрическую длину 0,5 λ в диапазоне 80 м.
Можно ли найти клеммы на шлейфе, где согласование на любительских диапазонах 40, 20, 15 и 10 метров вполне возможно. Распределение тока по антенне и шлейфу показано на рисунке 1. Конструкция антенны показана на рисунке 2. Длина вертикального излучателя и длина шлейфа оптимизированы для хорошей диаграммы направленности для всех рабочих диапазонов.
Рис. 1. Распределение тока вдоль антенны и заглушки
Питающие клеммы выбраны для наилучшего согласования антенны на всех рабочих диапазонах. Для питающих клемм были получены: КСВ на 80-метровом диапазоне — 3-3,5; КСВ на 40-, 20- и 15-метровых диапазонах — не более 1,5; КСВ на 10-метровом диапазоне — около 2.

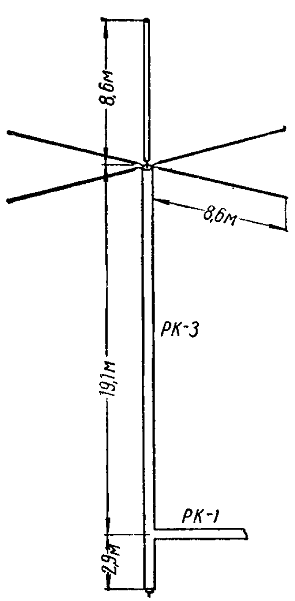

Рис. 2. Конструкция вертикальной антенны для диапазонов 80, 40, 20, 15 и 10 метров
Антенна выполнена как обычная антенна Ground plane. Вертикальный излучатель из алюминиевых трубок диаметром 20-35 мм. Четыре противовеса прикреплены к мачте антенны с помощью изоляторов гаек. Штырь антенны излучает, поэтому он должен быть вдали от любых проводящих предметов.
Антенна была испытана на радиостанции автора с июля 1960 года и были получены четверть хороших результатов. Антенна отлично работает на 40- и 20-метровых диапазонах. На 10- и 15-метровых диапазонах антенна работает удовлетворительно (DD антенны излучается под слишком большими углами). На 80-метровом диапазоне антенна работает также удовлетворительно.
Радио №9, 1960, стр. 44. UB5UG
