Вертикальная КВ антенна для портативной работы и балкона

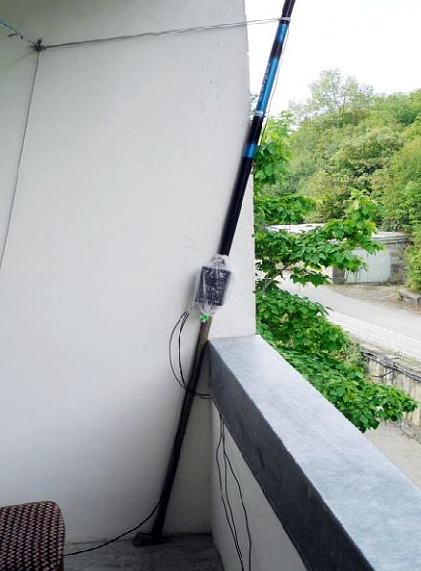

Для использования на балконе была установлена компактная вертикальная КВ-антенна с использованием пластиковой удочки. На удочку был намотан медный провод длиной 7 метров. Затем был установлен самодельный антенный тюнер. Для каждого частотного диапазона используется один противовес Lambda/4 x 0,8.

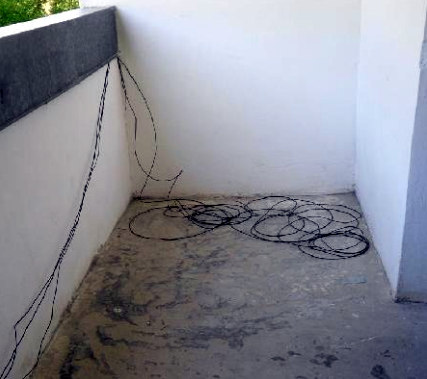

Противовесы можно разместить на полу или на земле. Эта антенна успешно применялась как в полевых условиях, так и во время отдыха в отеле. На рисунке 1 представлена схема конструкции антенны.

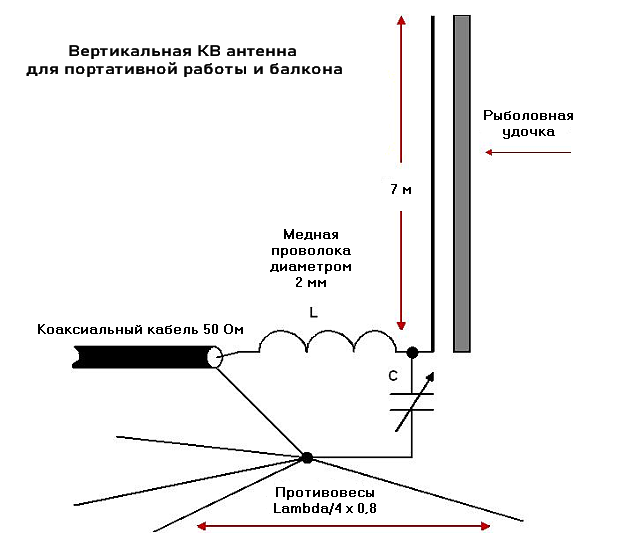

Рисунок 1. Вертикальная КВ антенна для поля и балкона

Сначала устанавливаем антенну на земле и используем антенный тюнер LDG Z-100 для её настройки в коротковолновых диапазонах. По завершении настройки фиксируем значения индуктивности (L) и ёмкости (C), которые отображаются на тюнере.

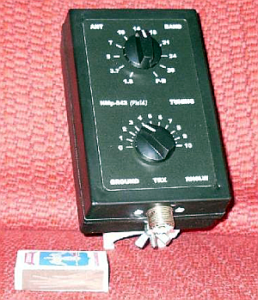

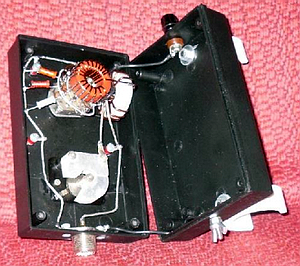

В таблице 1 собраны данные для всех диапазонов, превышающих 80 метров. Эти данные послужили основой для создания антенного тюнера. Устройство выполнено в пластиковом корпусе и использует маломощные компоненты, поскольку оно предназначено для работы в режиме QRP с данной антенной.

Антенна прошла испытания в полевых условиях и в гостиничном номере, продемонстрировав отличные результаты.

Таблица 1. Данные для тюнера антенны
