С вершиной на 27 метрах, эта вертикальная дельта петля представляет собой интересную альтернативу четвертьволновой вертикальной антенне, которая использовалась ранее в большую часть прошедших зим. Основная причина установки этой антенны заключается в том, что она не требует системы заземления/радиалов.
Это большое преимущество в ситуации, когда большинство антенн развёрнуты на фермерском поле зимой, но все они должны быть демонтированы в течение 24 часов после уведомления. Петля строго равносторонняя, все три стороны имеют длину 1/3 лямбды, что при 3,8 МГц равно 26,32 метрам.
Точка питания расположена точно на расстоянии 0,25 лямбды (19,74 метра) от вершины. Питание петли в этой точке обеспечивает максимальное подавление сигналов NVIS.
Изготовлена эта дельта из алюминиевой проволоки диаметром 1,6 мм: дешёвая, лёгкая и очень прочная. Два недостатка: её нельзя паять, и она очень легко перегибается.

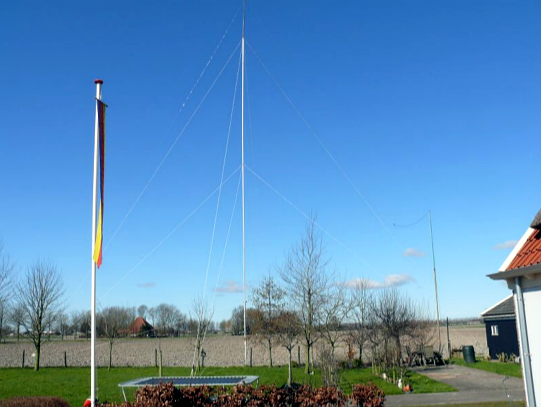

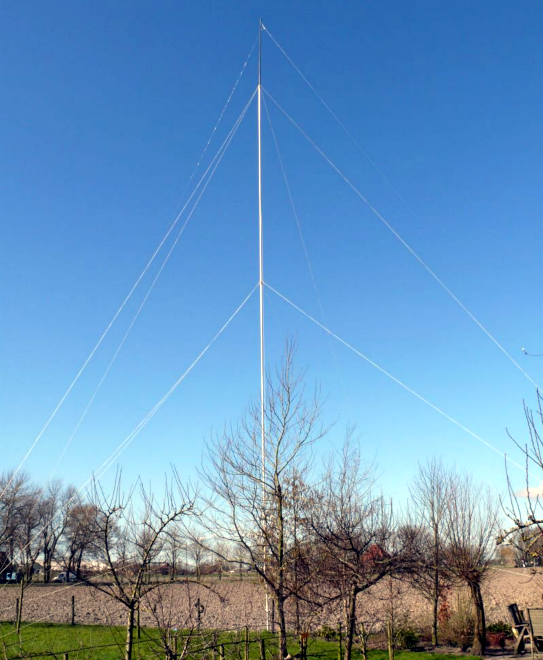

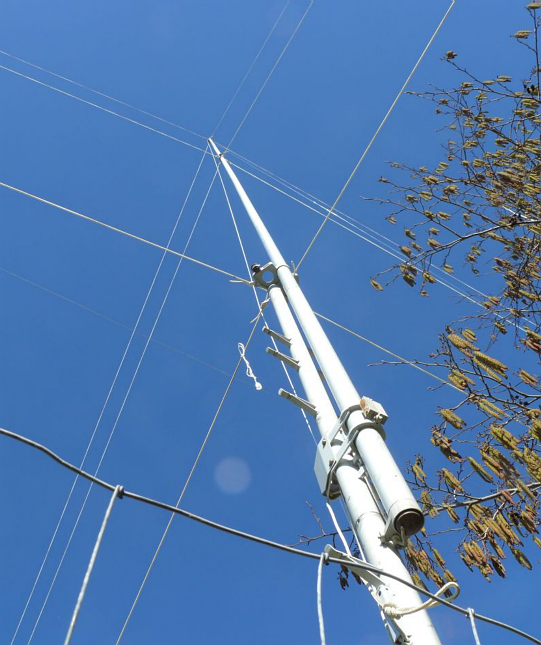

80-метровая Delta Loop «во всей красе»

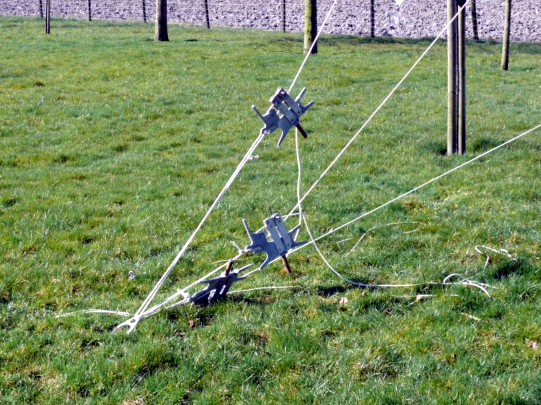

Самозажимные оттяжки
Измерение параметров петли
С помощью AIM4170 можно было построить следующие графики. Как видно, петля находится в резонансе на частоте 3,807 МГц, что очень близко к расчётному значению 3,8 МГц.
Импеданс на резонансной частоте составляет примерно 150 Ом.
80-метровая вертикальная дельта петля
Моделирование петлевой антенны с помощью 4NEC2
Чтобы лучше понять эту антенну, также смоделировали её с помощью программы 4NEC2, ознакомьтесь с ней по адресу http://home.ict.nl/~arivoors/.
Вот несколько скриншотов, которые могут вас заинтересовать:
рисунок 1: проволочная модель вертикальной дельта петли 80 м
проволочная модель
проволочная модель вертикальной петлевой антенны 80 м
рисунок 2: вертикальная диаграмма направленности — это антенна, отлично подходящая для дальних станций!

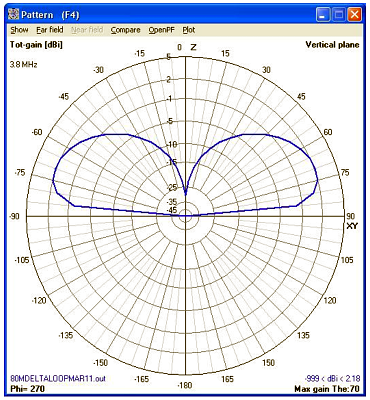

Вертикальная диаграмма направленности излучения

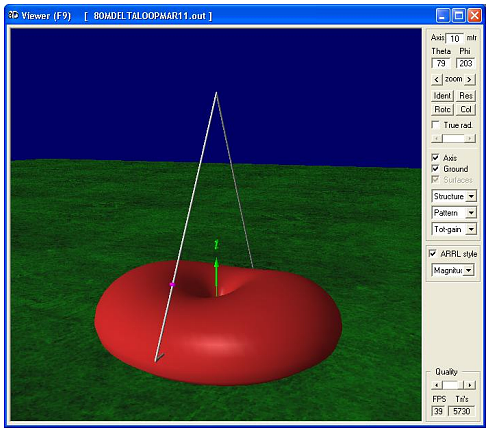

3D диаграмма направленности излучения
График импеданса на основе модели 4NEC2
PA3FUN
