В статье представлена интересная антенна «двойная дельта» для диапазона 2 м (центральная частота 145,5 МГц). Конструкция разработана с учётом геометрических параметров и оптимизирована для эффективности и направленности излучения, что улучшает коэффициент усиления и снижает уровень боковых лепестков диаграммы направленности.

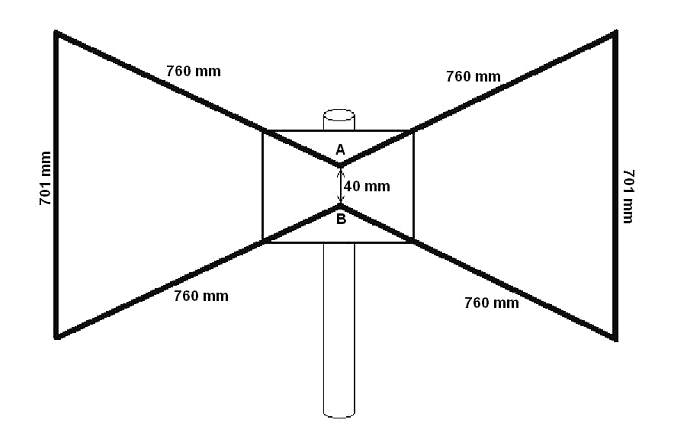

Антенна обеспечивает стабильность и надёжность в различных условиях, повышая качество передачи и дальность связи. Применение «двойной дельты» улучшает эффективность и надёжность связи на УКВ (2 метра). Размеры на рисунке рассчитаны на 145,5 МГц.
Диаграмма направленности аналогична диаграмме направленности диполя в форме восьмёрки с меньшими боковыми лепестками и вертикальной поляризацией, входное сопротивление составляет 50 Ом, поэтому его можно запитывать напрямую с помощью коаксиального кабеля, подключенного к центру, внутренний провод подключен к точке A, экран — к точке B.
По сравнению с обычным диполем антенна имеет усиление около 6 дБ и коэффициент стоячей волны (КСВ) равным 1,01.
Антенна выполнена из медной или алюминиевой проволоки диаметром 4 мм. При наличии металлической трубки конструкция может быть облегчена. Антенна фиксируется четырьмя крепёжными элементами (винтами) к стеклопластиковой плите (пластине) толщиной приблизительно 5 мм, которая, в свою очередь, крепится к несущей мачте посредством хомутового соединения.
В качестве несущей конструкции в прототипе использована труба для строительных лесов, однако её габариты избыточны для данного применения.
US8AR
