Данная антенна, разработанная инженером E.J. Sterba, характеризуется коэффициентом усиления, превышающим 6 дБ, что является достаточным для её эффективной работы. Антенна состоит из трёх секций, образующих коллинеарную структуру. Она может быть подключена к фидерной линии с волновым сопротивлением 300 Ом.
Или же возможно подключение к балансной схеме с использованием согласующего устройства и коаксиального кабеля с волновым сопротивлением 50 или 75 Ом.
Импеданс антенны равен 400 Ом. Направленность излучения антенны перпендикулярна её плоскости.
Горизонтальные элементы антенной конструкции могут подвергаться деформации посредством сгибания в центральной части или симметричного изгиба на своих дистальных концах.
Категорически запрещается осуществлять изгиб вертикальных элементов антенной системы.

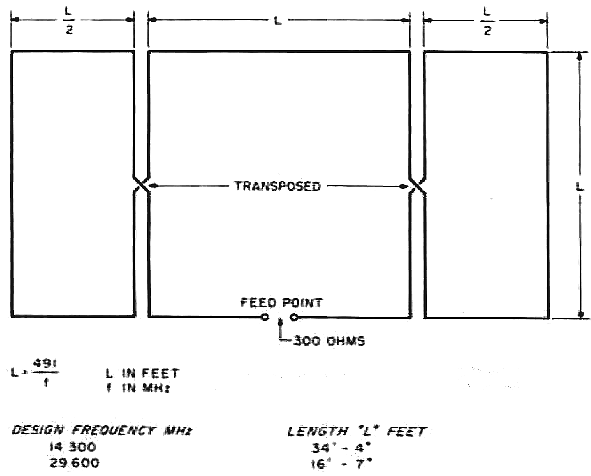

Рис. 1

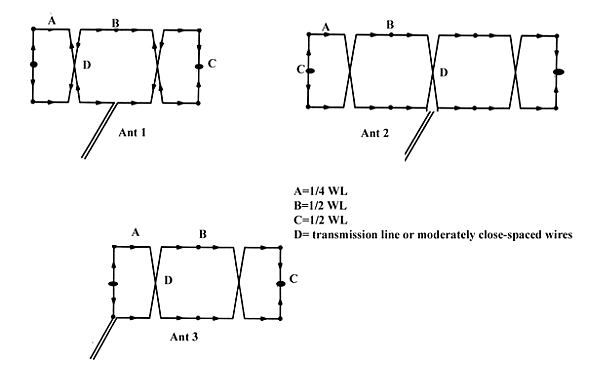

Рис. 2. Три варианта подключения Sterba Curtain

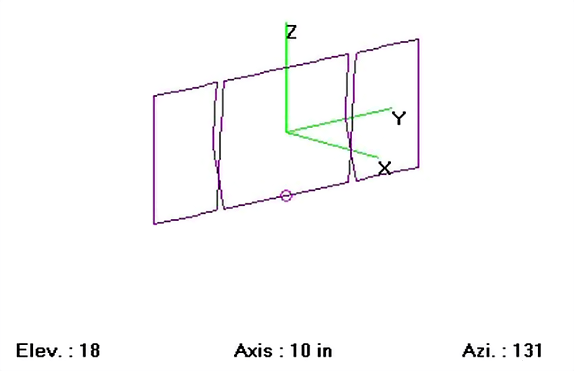

Рис. 3.

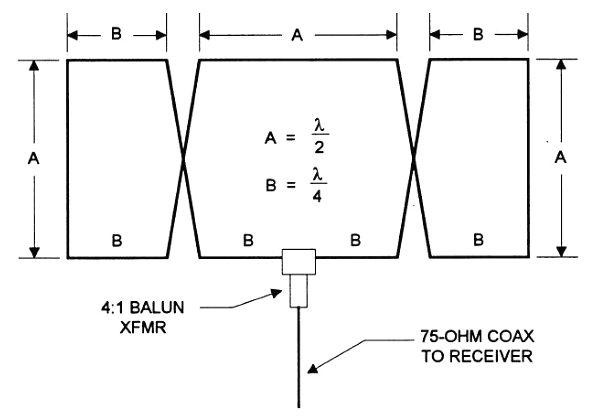

Рис. 4. Вариант 1
Рис. 5. Вариант 3
Из разных источников
