Коаксиальный диполь

Коаксиальные кабели из разобранной компьютерной сети авторы решили попробовать применить в качестве антенн для СВ и радиолюбительских диапазонов. Самая простая антенна, которую можно сделать таким образом — это базовая антенна. Обычный диполь, вертикальный (для CB) или горизонтальный (для радиолюбительских диапазонов).

См. рисунок:

В таблице 1 приведены длины плеч диполей для диапазонов от 20 до 2 метров (от 14 до 145 МГц).

Таблица 1

Диапазон (м)	Длина плеча (см)
20	506
17	398
15	336
12	294
11	260
10	252
6	141
2	49

Другой кусок того же кабеля можно использовать для питания этой антенны 50 Ом. Благодаря использованию коаксиального кабеля, имеющего больший диаметр, чем простой провод, мы достигаем большей полосы пропускания антенны, что выгодно особенно в диапазоне CB или на любительском диапазоне 28 МГц.

Ещё одно из этих получающихся преимуществ заключается в том, что если строго соблюдать размеры, указанные в Таблице 1, антенну настраивать не нужно.

Антенна, сделанная по первой картинке (как и почти любой диполь) симметрична земле, независимо от её поляризации – как горизонтальной, так и вертикальной (в зависимости от подвески). Но если подключенный кабель питания не сбалансирован, то возникают различные неприятные эффекты, такие как искривление диаграммы направленности излучения, токи оболочки и тому подобное.

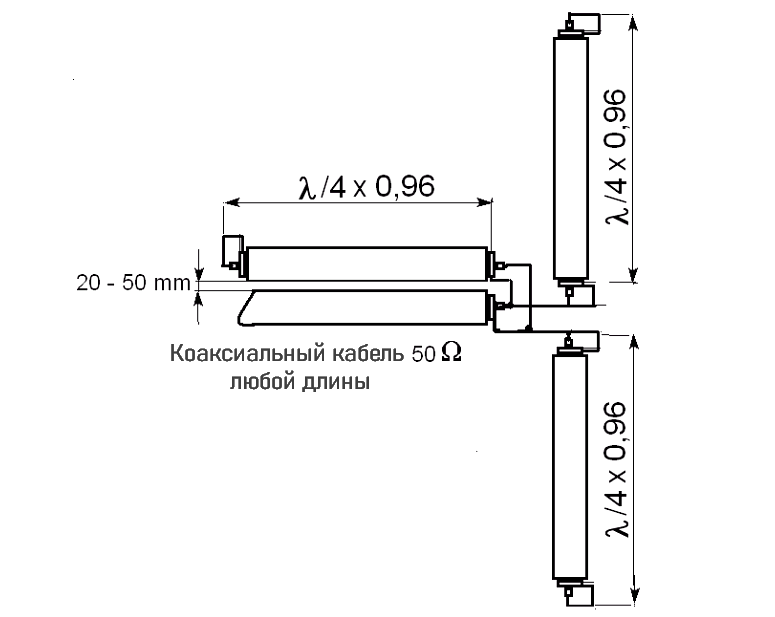

Поэтому целесообразно проводить так называемое симметрирование, согласно второму рисунку. Мы сделаем здесь симметрирующую петлю из того же кабеля, что и сама антенна, и её питание. В следующей таблице приведены длины балансировочных контуров, опять же для всех вышеперечисленных вариантов указанных диапазонов.

Таблица 2

Диапазон (м)	Длина плеча (см)
20	348
17	274
15	231
12	202
11	178
10	174
6	94
2	34

Длины указаны для коаксиального кабеля с полиэтиленовой оболочкой, изоляция с коэффициентом укорочения 0,66.

OK1IKE
