В этом балуне используются переходные секции на ¼ и ¾ длины волны, подключенные к коаксиальному кабелю с сопротивлением 50 Ом (Zc) или к коаксиальному кабелю с необходимым импедансом. Поскольку электрическая длина обеих секций включает в себя коаксиальный трансформатор на ¼ длины волны.
И если несимметричный импеданс имеет то же значение, что и коаксиальный кабель, то импеданс на других концах будет точно таким же. По этой причине он называется просто балуном 1:1.
Переработанный вариант эскиза, созданного I4BBE в начале 70-х годов
Разница в длине между четверть- и трёхчетвертьволновыми участками обеспечивает необходимый сдвиг фазы на 180 градусов, как того требует открытый дипольный излучатель. Благодаря узкой полосе пропускания, такой балун хорошо подходит только для монодиапазонной антенны и идеально согласуется с излучателем антенны Yagi-Uda для VHF/UHF, рассчитанной на чисто резистивное сопротивление 50 Ом. Не забудьте учесть электрическую длину вашего кабеля, которая обычно составляет около 0,659 для большинства кабелей. Поэтому, пожалуйста, используйте спецификации вашего конкретного кабеля.
Вместо балуна 1:1 вы можете согласовать вашу несимметричную линию 50 Ом или любую несимметричную линию с волновым сопротивлением Zc=Zi с любым «симметричным» чисто резистивным импедансом Zo. Для этого замените трансформатор из четвертьволновых пар двумя участками коаксиальной линии с рассчитанным значением. Это будет лучше объяснено, если вы последуете приведённому ниже описанию в качестве примера балуна 1:1.

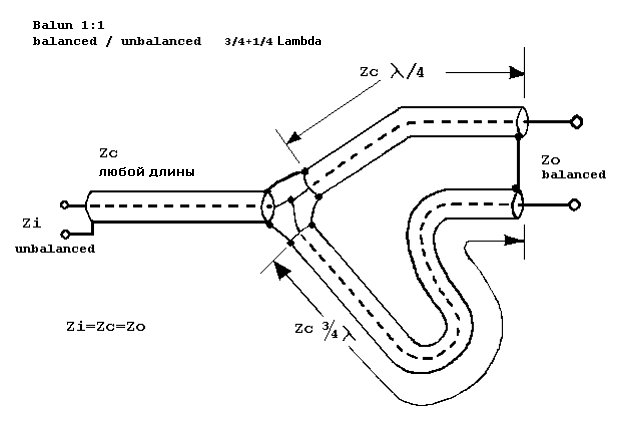

На изображении балуна на 144 МГц показано, что балун 1:1 выполнен из отрезка коаксиального кабеля длиной ¼ длины волны (λ) с волновым сопротивлением Zc и отрезка коаксиального кабеля длиной ¾ длины волны (λ) с волновым сопротивлением Zc. Эти отрезки складываются втрое, чтобы получить ту же физическую длину, что и у самого короткого отрезка. Это сделано не для соответствия электрическим требованиям, а исключительно для удобства практического монтажа.
λ обозначает длину волны, где λ = (скорость света / частота).
Vc обозначает коэффициент укорочения (скорости распространения) в коаксиальном кабеле, то есть электрическую длину.
Для кабеля RG58 значение Vc составляет 0,659; используйте собственное значение Vc для вашего коаксиального кабеля.
Автор использовал коаксиальный кабель RG58, так как его мощность составляет менее 300 Вт. Лучше использовать коаксиальный кабель RG142 с тефлоновым диэлектриком, который выдерживает мощность 2 кВт (на частоте 144 МГц) и имеет меньшие потери.

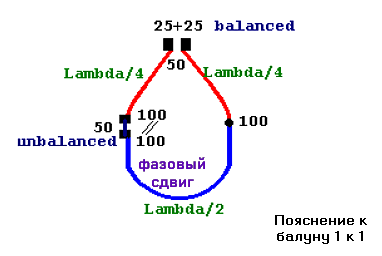

Вы можете согласовать любой небалансный импеданс «Zi» с вашими потребностями в балансном импедансе «Zo», заменив две пары трансформаторов WL/4 «Zc» (выделенные красным на схеме балуна). Даже если их убрать, вы получите известный балун 4:1. Очень важно, что вам не нужно использовать какой-либо особый импеданс «Zc» для секции WL/2 (выделенной синим на схеме), которая встроена в секции согласования Zc длиной 3/4 длины волны, поскольку секция WL/2 не вызывает никаких преобразований импеданса. Наконец, математическая формула для этого устройства очень проста:

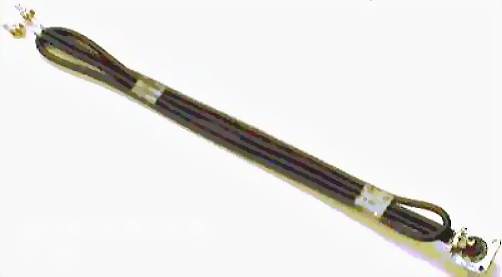

Практичный балун 1:1 для 144 МГц, готовый к использованию
