Компактная магнитная петля для 14 — 28 МГц

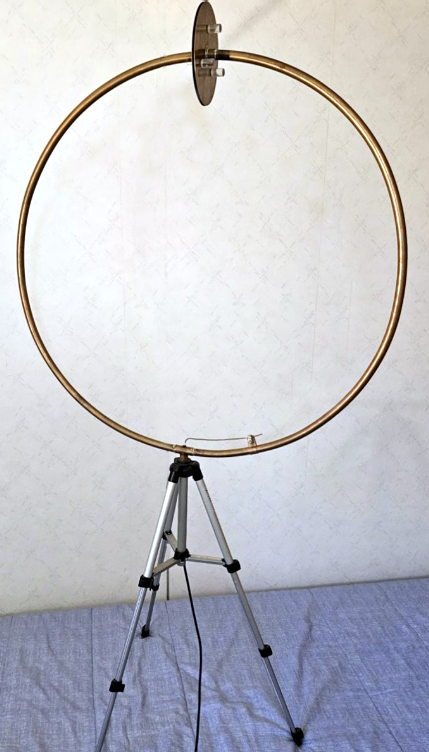

Это магнитный контур с малыми потерями, изготовленный из медных трубок и соединителей, спаянных вместе. Диаметр петли составляет 72 сантиметра. Диаметр медной трубки равен 15 миллиметрам. Для петли применяется подставка (штатив) высотой 65 сантиметров с кабелем питания, который проходит через эту подставку.

В конструкции применяется конденсатор, оснащённый медными пластинами, характеризуется низкими потерями. Его диаметр составляет 150 мм. Для настройки ёмкости предусмотрено три регулировочных винта из поликарбоната. На обратной стороне пластины закреплены три гайки типа М4 методом пайки, в которые и вворачиваются регулировочные винты из поликарбоната, тем самым изменяя ёмкость конденсатора во время настройки.


Диаметр петли 72 см. Диаметр медной трубки 15 мм.	Штатив высотой 65 см и кабель питания, проходящий через штатив

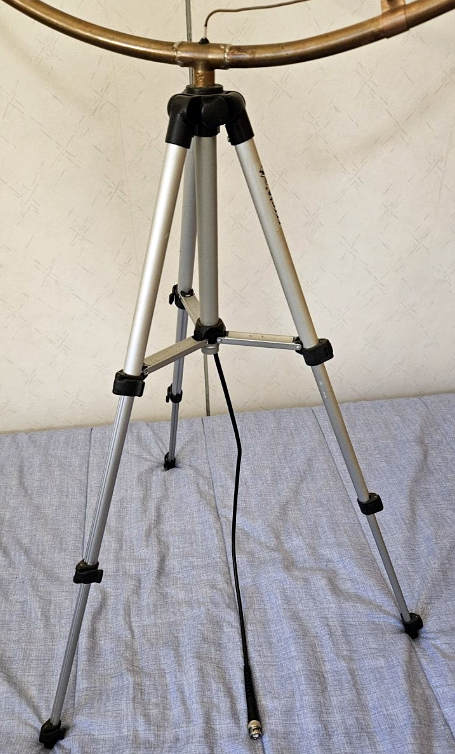

Регулируемая гамма-подача	Припаянный BNC-разъём внутри штатива для коаксиального кабеля

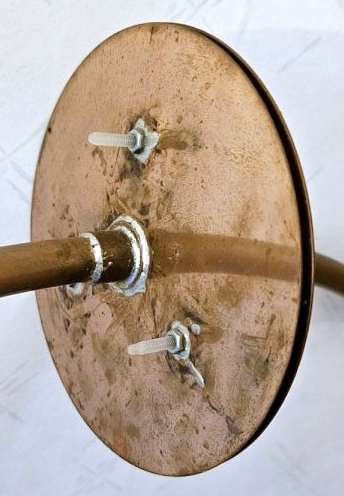

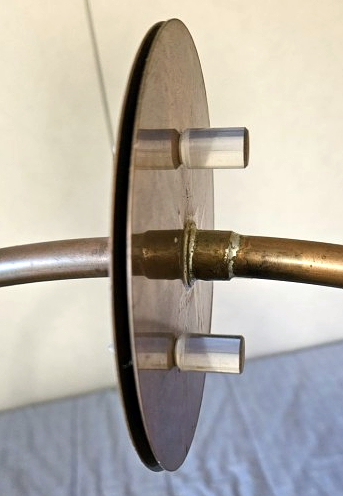

Конденсатор с медными пластинами и малыми потерями. Диаметр 150 мм. Три винта из поликарбоната (ПК) для регулировки ёмкости.	К противоположной стороне пластины припаяны три гайки М4.

Производительность

Максимальная мощность с потерей диапазона
14 МГц 0,8 S-единицы измерения 70 Вт (мощность ограничена конденсатором разбивка напряжение с шагом 2,5 мм)
18 МГц 0,4 S-единицы измерения 100 Вт
21 МГц 0,3 S-единицы измерения > 100 Вт
24 МГц 0,2 S-единицы измерения> 100 Вт
28 МГц 0,1 S-единицы измерения > 100 Вт

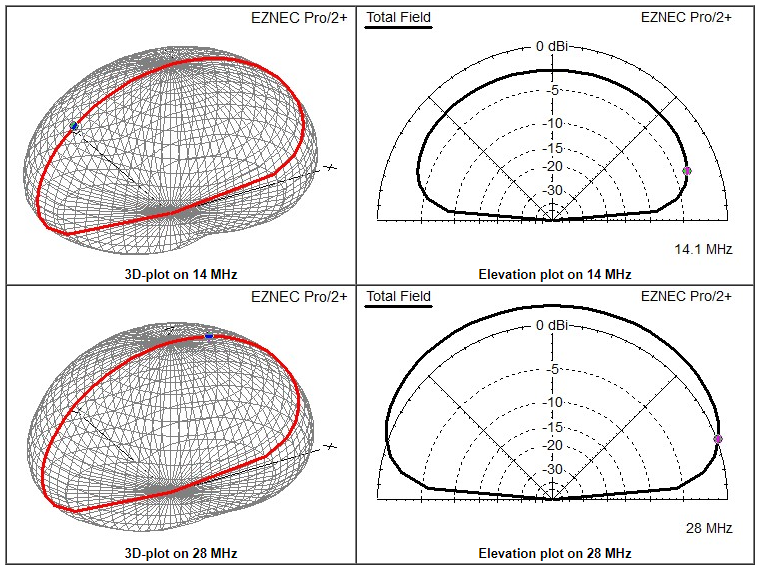

Лучшая диаграмма направленности — под углом 90 градусов к оси петли. См. графики моделирования при «нормальной» проводимости грунта.
