В годы солнечного максимума диапазон 28 МГц полон DX-станций, с которыми можно работать с помощью очень простого оборудования. Однако удовольствие будет ещё больше с подходящей антенной. Поэтому и было решено построить 3-элементную антенну Yagi, взяв за основу конструкцию из книги ARRL «Проектирование антенны Yagi» от W2PV.
Но также хотелось посмотреть, возможно ли построить её из материалов, обычно используемых для УКВ (в том числе телевизионных) антенн. Одна из причин заключалась в том, чтобы получить действительно недорогую конструкцию, где пара старых телевизионных антенн обеспечила бы все строительные материалы, другая причина заключалась в том, что, к остаткам от производства телевизионных антенн, у автора был ещё и лёгкий доступ (работая там же — купить можно совсем дёшево).
Конструкция:

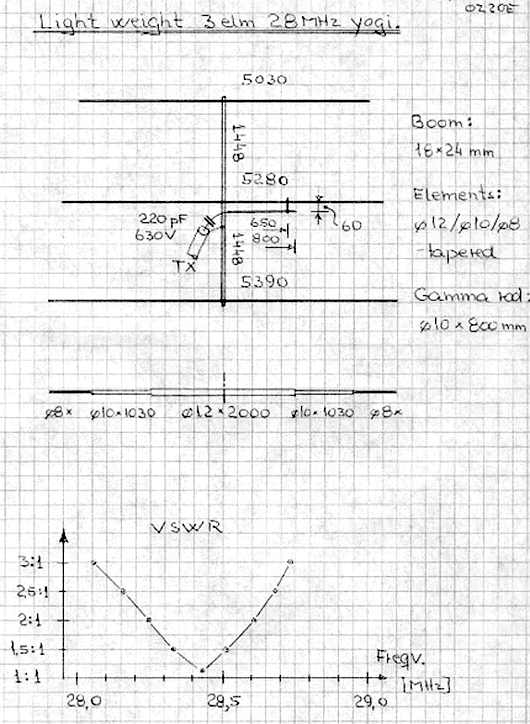

Стрела изготовлена из квадратного алюминия 18×24 мм. Элементы выполнены из конических алюминиевых трубок диаметром 12 мм, 10 мм и 8 мм. Центральная секция диаметром 12 мм имеет длину 2000 мм, два отрезка трубы диаметром 10 мм и длиной 1030 мм вставлены на 30 мм в отрезок диаметром 12 мм и зафиксированы самонарезающим винтом. Это обеспечивает очень лёгкий элемент длиной 4 метра.
Для достижения окончательной длины каждого элемента добавлены два отрезка трубы диаметром 8 мм. Элементы установлены на верхней части стрелы с помощью металлических кронштейнов.
Гамма-согласующее устройство выполнено из трубы диаметром 10 мм и длиной 800 мм, установленной на расстоянии 60 мм под активным элементом.
Последовательный конденсатор был найден экспериментально; помните, что в этом месте следует использовать высоковольтный конденсатор с низкими потерями! Из-за тонкости элементов необходимо пересчитать резонансную длину.
Результаты:
Регулируя длину согласующего элемента Gamma и последовательного конденсатора, можно установить КСВ 1,1:1 на частоте 28,4 МГц – полоса пропускания немного узкая из-за тонких элементов, но для TS820 это не было проблемой.

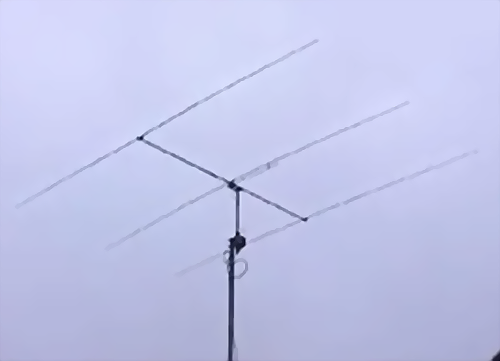

В эфире сразу же появилась разница почти в 2 единицы S между этим beam и старым 5/8 wavelength vertical. Вместо того чтобы постоянно вызывать других, теперь можно давать CQ и получать ответы. И уже через два дня после установки Yagi была связь с VK9NS и ещё много других DX.
Механическая прочность:
Эта антенна изготовлена из лёгких материалов. Она не выдержит сильного урагана – такого, какие иногда обрушиваются. Но, учитывая низкую стоимость и самодельный характер конструкции, просто надо подготовиться, запасшись алюминиевыми трубками для новых элементов. Если антенна повредится, можно отремонтировать её за час.
До сих пор она выдерживала штормы со средней скоростью ветра 20 м/с (72 км/ч) и порывами до 30 м/с (108 км/ч). В ожидании шторма целесообразно поворачивать антенну так, чтобы ветровая нагрузка на элементы была как можно меньше.
OZ2OE
