Радиоантенны
Увидев, как уже функционирует прототип этой антенны на крыше у коллеги, и поговорив с ним о том, как улучшить уже существующую антенную систему у автора, получил совет добавить радиальный излучатель L=10 м по горизонтали, с относительной радиальной массой равной длины, создавая таким образом гибридную антенну, которая охватит 4 диапазона.

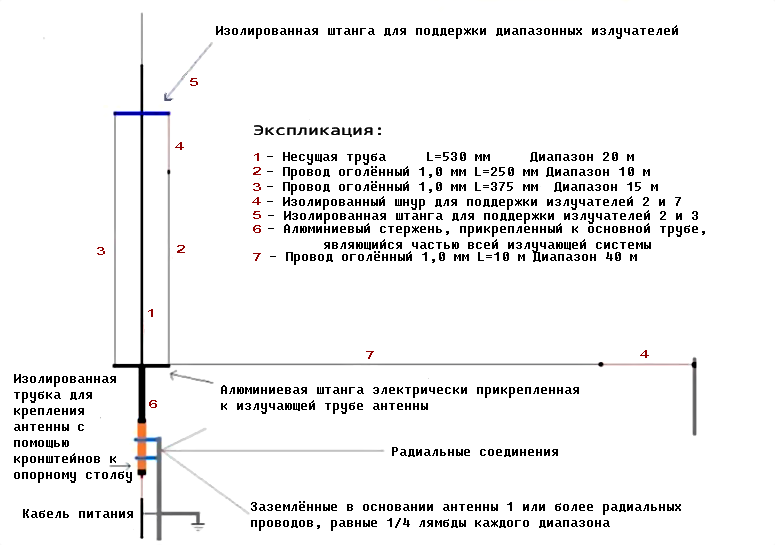

Рис. 1
Прототип антенны состоит из центральной алюминиевой опорной трубы (рис. 1) для диапазона 20 метров, с изолирующей трубкой у основания для крепления к опорной стойке. Примерно в 40 см от основания алюминиевая штанга, перпендикулярная опорной трубе, закреплена двумя винтами. К ней крепятся два провода 2 и 3 для диапазонов 10 и 15 метров соответственно. Они крепятся к верхней части антенны посредством другой штанги, идентичной штанге у основания, но с чёткой изоляцией.
Здесь начинается расширение, к планке на основании впоследствии были прикреплены ещё 2 радиала, (№ 7 на схеме) длиной 10 метров для диапазона 40 метров, и протестирован ещё один радиал длиной 20 метров для диапазона 80 метров, оба горизонтальные, удлинняя антенну вертикально на 10 метров и более, возникают различные конструктивные проблемы на механическом уровне.
Впечатления
Антенна работает отлично. Сравнивалась с Windom на всех диапазонах. Хотя сигнал иногда пропадает на единицу, самое замечательное, что уровень шума уменьшается вдвое, что иногда позволяет слышать сигналы, которые невозможно услышать с Windom. Конечно, испытания проводились со станциями, удалёнными не более чем на 2000 км, работу на больших расстояниях необходимо будет проверить.
Всё проверялось с трансивером JRC 135 и автоматическим тюнером MFJ 993. КСВ даже без тюнера находится в пределах допустимых значений.
IK0WGD
