Многодиапазонная КВ антенна

На рисунке 1 схематично показана антенна, которая может практически работать на всех коротковолновых любительских диапазонах, но есть загвоздка – вне диапазонов WARC. Питание антенны осуществляется по одностороннему коаксиальному кабелю с сопротивлением от 50 до 75 Ом через широкополосный симметричный трансформатор, как показано на рисунке 2.

Трансформатор (BALUN) намотан на ферритовый тороид из высокочастотного материала. В экспериментах успешно использовался жёлто-белый тороид от источника питания ПК, тестировался только мощностью до 100 Вт. Обмотка представляет собой два проводника одновременно намотанных в 9 витков изолированного провода диаметром 0,8 мм.

В качестве защиты от влаги балун тщательно завёрнут в самовулканизирующуюся ленту и заклеен скотчем, затем положен в пластиковую бутылку, на всякий случай.

Сама антенна была изготовлена из медного провода диаметром 2,5 мм с изоляцией из ПВХ (обычный электрический провод).

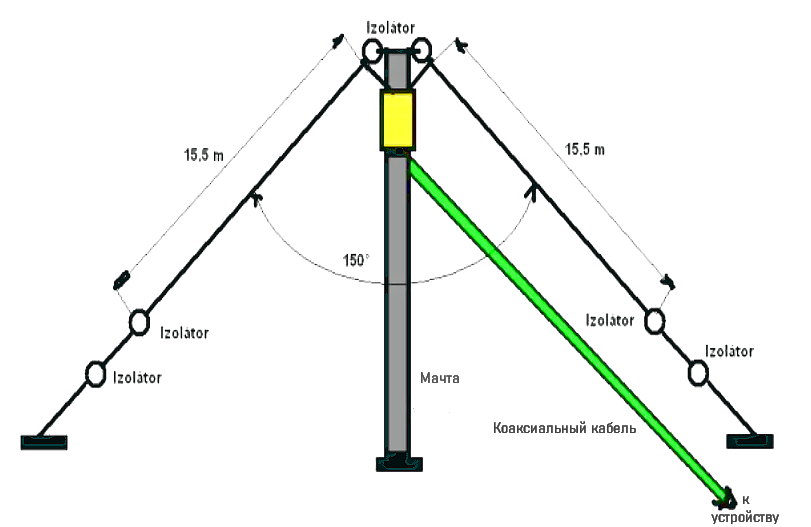

Рис. 1. Антенна в сборе
