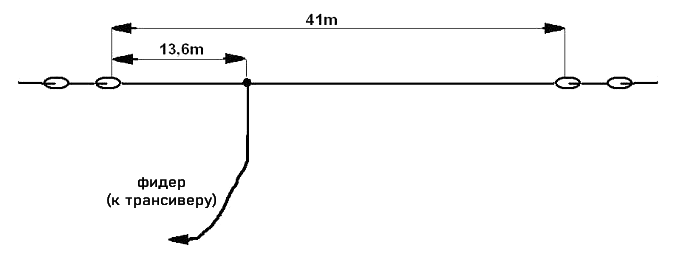

Многие радиолюбители используют многодиапазонную антенну с однопроводным фидером, известным как антенна Windom (рис. 1). Но устройство питания с одним проводом приносит возникновение целого ряда проблем. При не очень качественном заземлении (которое случается довольно часто) на корпусе трансивера появляется высокочастотное напряжение.
Это напряжение оказывает влияние на различные тракты передачи, «кусающийся» микрофон, автоматическое шифрование ключей и что хуже того – возникают помехи приёму телевизионных сигналов.
Рис. 1.
Все эти (и многие другие) недостатки будут устранены следующими модификациями этой антенны. Перерезаем антенный провод в точке питания и вставляем сюда изолятор. В этот момент входное сопротивление антенны равно на любительских диапазонах 80, 40, 20 и 10 метров около 300 Ом.
Рис. 2.

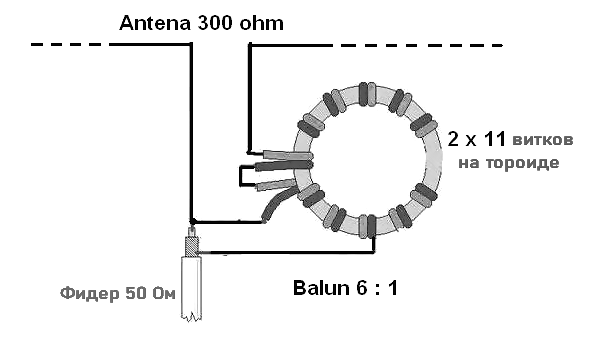

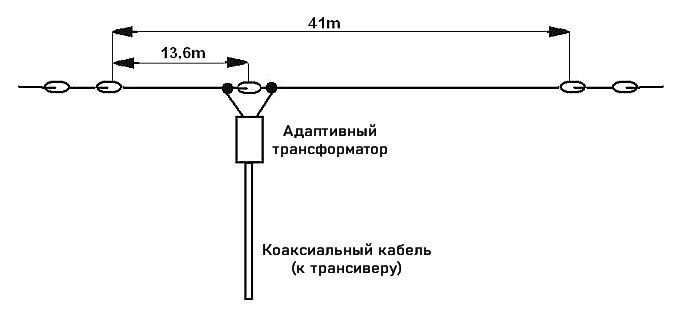

Так что антенну здесь мы можем запитать обычным двухлинейным проводом на 300 Ом, но гораздо удобнее использовать коаксиальный кабель 50 Ом. Тогда в этом случае нам придётся его адаптировать на полное сопротивление антенны с помощью согласующего элемента (трансформатора) 6:1, как показано на рис. 3, экран кабеля подключен к обмотке на девятом витке.
Рис. 3.
Если бы мы хотели использовать коаксиальный кабель для питания антенны с сопротивлением 75 Ом, то потребуется согласующий трансформатор с соотношением 1:4, как показано на следующем рисунке.
Рис. 4.

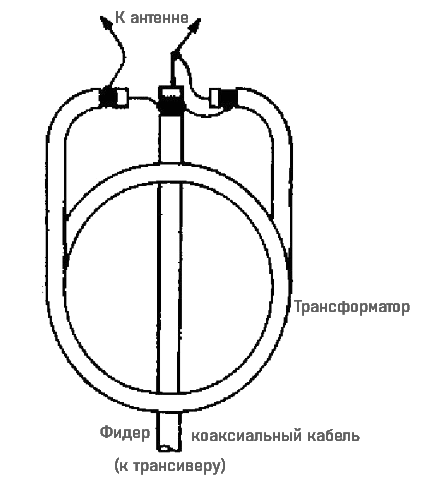

Этот согласующий (и балансирующий) трансформатор изготовлен из того же коаксиального кабеля, который мы используем для источника питания, т.е. с сопротивлением 75 Ом. Он состоит из катушки диаметром 10-15 см (не критично) с тремя-четырьмя витками. Связь очевидна по картинке.
При работе с этой антенной были получены следующие результаты:
- 3500–3800 кГц было КСВ < 1,8.
- 7000–7100 кГц было КСВ < 1,1.
- 14 000–14 350 кГц было КСВ < 1,3.
- 28 300–28 700 кГц было КСВ < 2,5.
- На частотах ниже 28300 кГц КСВ возрастает до значения 4 уже на 28000 кГц.
Антенна не работает на диапазоне 160 метров, слишком короткая, не тестировалась на диапазонах WARC, но якобы по книге «Windom und Stromsummen-Antennen» от DG0KW на них ей тоже возможно работать.
