Радиоантенны
Когда пришло время заменить самодельную 10-метровую 4-элементную антенну, планировалось установить новую направленную антенну. Предполагалось, что новая антенна будет поддерживать работу в нескольких диапазонах, предпочтительно от 10 до 20 метров, и это устройство должно было быть изготовлено своими руками.
В многочисленных документах и технической литературе были тщательно рассмотрены все возможные типы многодиапазонных направленных антенн.
Антенна типа «квадрат» казалась перспективным решением, однако её реализация была затруднена. Дело в том, что установить новую антенну можно было только на крыше и небольшой мачте, поскольку вышки не имелось. Траповый Yagi также не подходил, в основном из-за сложностей с механикой трапов/ловушек.
В итоге проект log periodic dipole array (LPDA) оказался весьма интересной конструкцией, так как она предоставляла возможность работы с большим количеством полос по сравнению с классической трёхдиапазонной антенной.
Прототип разрабатывался на основе книги по антеннам ARRL. Исходя из коэффициента усиления, оптимальным вариантом были 12 элементов. Однако из-за габаритов антенны, которые почти равнялись размеру крыши дома, и ограниченной высоты мачты, пришлось искать компромисс.
В результате 12 элементов были сокращены до четырёх. Эти четыре элемента были спроектированы как часть более масштабного 8-элементного проекта, на случай, если появится возможность реализовать его в будущем.
Размеры и прогнозируемый результат
- Расчётный параметр Tau: 0,73.
- Размеры элементов от самого короткого до самого длинного:
- elm1 = 4,02 м
- elm2 = 5,52 м
- elm3 = 7,57 м
- elm4 = 10,38 м
- Расстояния между элементами:
- от elm1 до elm2: 1,39 м
- от elm2 до elm3: 1,91 м
- от elm3 до elm4: 2,62 м
- Длина стрелы: 5,92 м.
- Используется самодельный балун с соотношением 4:1 на базе T-200 между коаксиальной линией с сопротивлением 50 Ом и периодической линией перед антенной.

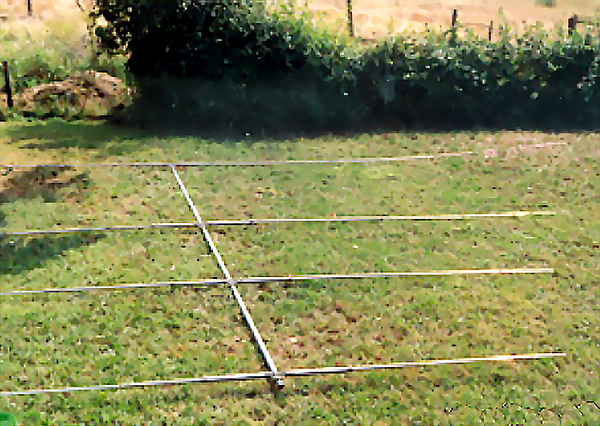

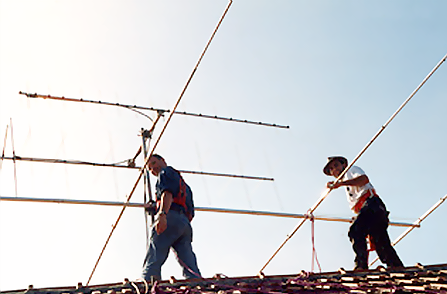

Установка антенны на крыше

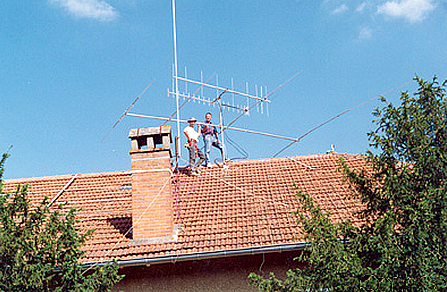

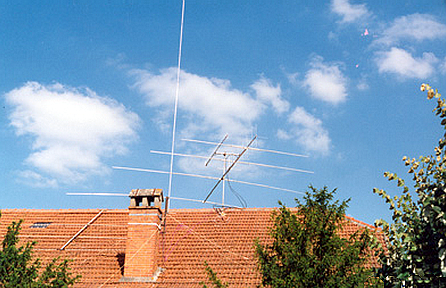

Установленная Log periodic beam с двумя beam’s Yagi для УКВ (2×9 элементов) и УВЧ (21 элемент).
Перед ним вертикальная антенна Gotam, которая использовалась для всех диапазонов от 40 до 10 м
Эффективность антенны
Ниже приведены некоторые симуляции, которые выполнены на NMMA с этой конструкцией антенны.

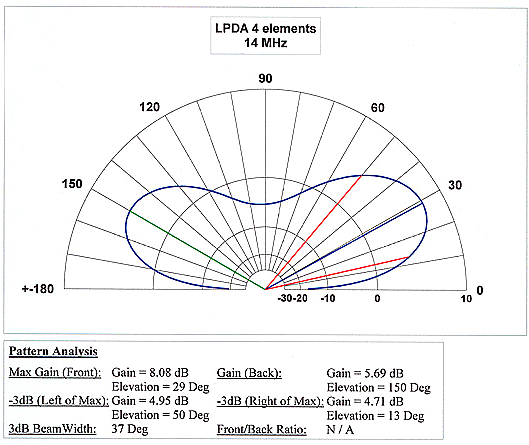

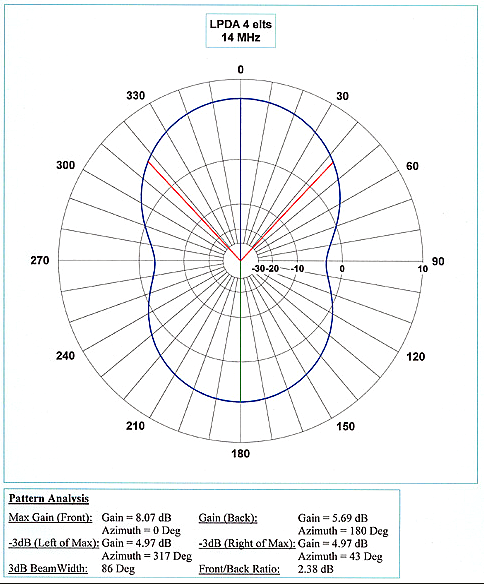

Диапазон 14 МГц

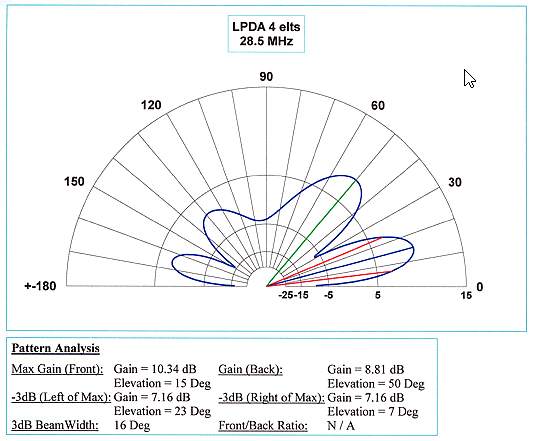

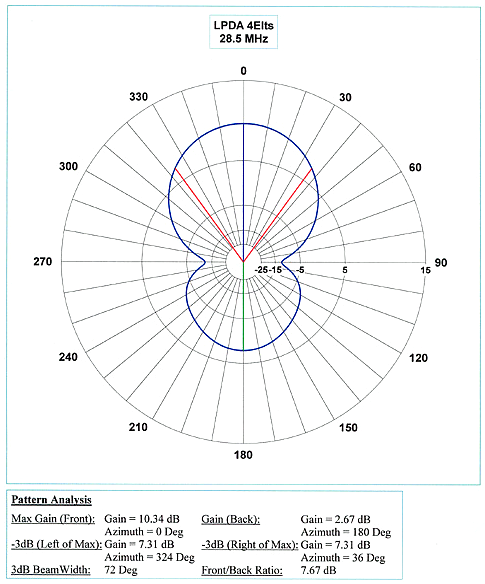

Диапазон 28 МГц

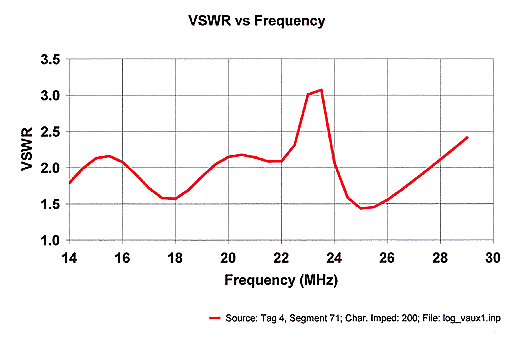

График КСВ от 14 МГц до 30 МГц
Моделирование всегда хорошо позволяет предсказать возможные рабочие параметры антенны, но реальная жизнь важнее. За время использования этой антенны сделаны следующие наблюдения:
- направленность была отмечена в основном на 10 и 15 м и была менее заметна на 20 м
- соотношение вперёд/назад также было более заметным на более высоких диапазонах, что не очень удивительно, учитывая дизайн
- КСВ был хорош на всех диапазонах от 20 до 10 м, включая WARC, стабильно близко или ниже 2:1, чего в первую очередь и требовалось.
В целом, с этой антенной было сделано много контактов, она очень проста в использовании, имеет широкий диапазон частот, но также ограниченное усиление. Хороший компромисс для тех, кто хочет иметь лёгкий доступ к 5 диапазонам с минимальными усилиями при строительстве и уменьшенными размерами на крыше, когда нет башни.
Без сомнения, конструкция из 12 элементов — это, безусловно, та конструкция, которую нужно создать для достижения гораздо лучшего усиления и соотношения передней и задней частей при сохранении функции широкополосной развёртки, но это совсем другая история с точки зрения размера, веса, ветровой нагрузки и QSJ!
Автор использует эту антенну в течение нескольких лет, но однажды летом из-за более сильного ветра, который обычно гнул мачту, антенна повисла на крыше. Большинство элементов были погнуты, как и стрела. Можно было бы починить, но подумалось, что наигрался с ней предостаточно, и снова надо начать думать о новом дизайне.
F5RDS
