Если есть место, то стоит использовать антенну большего размера. Если длина петли превышает 0,25λ, она потеряет свою основную «магнитную« характеристику и превратится в «электрическую« антенну типа quad или delta. Рамочные антенны работают лучше с увеличением размера, при длине равной λ будут минимальные потери на сопротивление.
Полноволновая петля на 7 МГц может питаться от коаксиального кабеля и также будет работать на диапазонах 14 и 21 МГц и без ATU, при условии, что трансформатор и симметрирующее устройство подключены между коаксиальным кабелем и антенной. Форма петли не слишком важна.
Если используется петлевая антенна в форме равностороннего треугольника, то требуется только одна опора. Если бы эта опора была мачтой, закреплённой на дымоходе, она, вероятно, могла бы обойти ограничения по планировке.

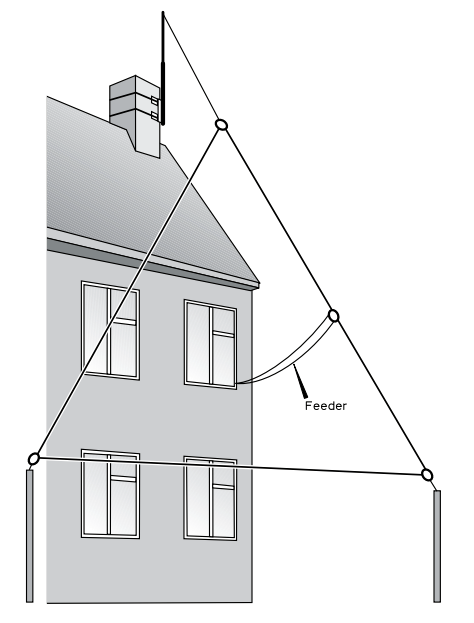

Рис.
Антенна показана на рис. Как можно видеть, часть этой антенны находится близко к земле. Это означает, что существует возможная опасность получения кем-либо радиочастотного ожога, если коснуться антенны, когда передатчик включен. По этой причине рекомендуется использовать изолированный провод для нижней половины антенны.
Рамочная антенна этого типа не является высокодобротным устройством, поэтому очень высокие напряжения, такие как те, что находятся на кончиках диполя, не возникают.
Верхняя половина антенны может быть изготовлена из голого медного провода. Вы можете использовать изолированный провод для всех контуров, однако лёгкий провод для верхней половины контура и лёгкая опора имеют низкий визуальный эффект. Использование лёгкого тонкого провода не влияет на работу антенны, поскольку сопротивление излучения петли довольно высокое.
Первые эксперименты проводились с коаксиальным кабелем, подключенным напрямую к петле, но КСВ был более 3:1. Однако в литературе по мостам указано, что сопротивление питания петли превышает 100 Ом. Был установлен симметрирующий трансформатор 4:1, что позволило питать антенну непосредственно с помощью коаксиального кабеля 50 Ом с небольшим рассогласованием.
Наилучшие результаты были получены, когда антенна питалась примерно на одну треть от низа на самой вертикальной из сторон треугольника. Эта антенна даст хорошие результаты, даже если нижняя сторона треугольника находится всего в 0,6 м от земли.
На рис. показаны угловые изоляторы, закреплённые на земле с помощью креплений типа колышков для палаток. Их можно проложить вдоль забора, а кустарники и небольшие деревья используются в качестве креплений для нижних угловых изоляторов. В качестве верхней опоры в экспериментальной модели использовался столб строительных лесов длиной 2,5 метра, прикрепленный к дымоходу с помощью комплекта для крепления. Верх дымохода находился на высоте около 9 м над землёй. Стойка обеспечивает антенне достаточную высоту и достаточный зазор над крышей.
Петля показала себя как хорошая передающая DX антенна на диапазоне 7 МГц. Она имела тенденцию улавливать электрические помехи от дома при приёме. Её можно было использовать с меньшей петлей при приёме, если возникали проблемы с электрическими помехами или QRM.
