В этой статье разъясняются роли балунов, унунов, синфазных дросселей, линейных изоляторов и трансформаторов импеданса в любительском радио. Балун развязывает симметричные антенны от несимметричных линий питания, предотвращая помехи. Унуны выполняют аналогичную функцию для асимметричных антенн.
Синфазные дроссели и линейные изоляторы подавляют синфазные токи, снижая шум. Трансформаторы импеданса регулируют импеданс антенны для соответствия линиям питания, но не развязывают и не подавляют синфазные токи. Понимание этих компонентов имеет решающее значение для оптимизации характеристик антенны и минимизации помех.
В мире радиолюбителей часто используются термины «симметрирующий трансформатор», «симметрирующий дроссель», «дроссель общего режима», «линейный изолятор» и «трансформатор импеданса». Но их часто путают, что иногда приводит к жарким дискуссиям на форумах и в группах в социальных сетях. Для вашего удобства (вам не нужно спрашивать об этом на форуме или в группе в социальной сети) автор перечислил все четыре термина.
Что такое балун?
Балун — это сочетание слов «сбалансированный» и «несбалансированный». Балун используется для того, чтобы отделить, так сказать, сбалансированную (или симметричную) антенну от несбалансированной (асимметричной) линии питания. Например, диполь, подключённый к коаксиальному кабелю. Если этого не сделать, коаксиальный кабель станет активной частью антенны. Это может привести к тому, что антенна будет излучать в неблагоприятном направлении и по экрану коаксиального кабеля будут проходить высокочастотные токи. Последнее приводит к излучению электроприборов и, следовательно, к помехам в вашей собственной квартире, доме или даже у ваших соседей.
Что такое унун?
По сути, антенный переключатель выполняет ту же функцию, что и симметрирующий трансформатор, отключая антенну от коаксиального кабеля, чтобы он больше не был активной частью антенны. Но антенный переключатель предназначен для асимметричной антенны на асимметричном фидерном кабеле. Например, для заземления или антенны с фидерным кабелем.
Что такое дроссель общего режима?
На самом деле, согласующее устройство можно рассматривать как дроссель синфазного режима, при условии, что импеданс антенны не трансформируется в соотношении 1:1. Дроссель синфазного режима в основном используется для подавления синфазных токов. Они могут создаваться самой антенной. В этом случае дроссель синфазного режима размещается рядом с точкой подключения антенны. Но он также может подавлять синфазные токи, создаваемые близлежащими источниками, например, электрооборудованием. Это приводит к «синфазному шуму» при приёме, обычно к повышенному уровню шума. В этом случае синфазный дроссель располагается близко к приёмнику.

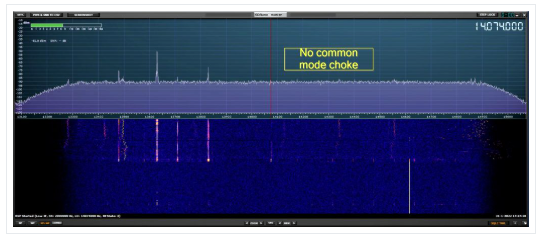

Уровень шума в синфазном режиме повышен до -90 дБ
Подавление синфазного шума более чем на 10 дБ (два S балла)
Что такое линейный изолятор?
Его часто продают как специальное устройство для антенн End Fed, но на самом деле это то же самое, что и дроссель синфазного режима, выполняющий ту же функцию.
Что такое трансформатор импеданса?
Трансформатор импеданса часто путают с симметрирующим трансформатором и развязывающим трансформатором, в то время как трансформатор импеданса выполняет только одну функцию. Он преобразует импеданс антенны в импеданс фидерной линии и, следовательно, приёмника и передатчика. К сожалению, трансформаторы импеданса до сих пор часто используются в качестве симметрирующих трансформаторов 1:1 или дросселей синфазного режима, хотя они часто не подходят для этой цели. Симметрирующий трансформатор не всегда способен подавлять синфазные токи и обеспечивать развязку. Балун 4:1 для подключения диполя к коаксиальному кабелю на 50 Ом регулирует импеданс, но не может подключить симметричный диполь к несимметричной фидерной линии. Часто трансформатор импеданса соединяют с балуном 1:1, чтобы получить «гибридный балун».
Широкополосный трансформатор импеданса 1:4 для антенны Cobweb, преобразующий импеданс антенны 12,5 Ом в импеданс коаксиального кабеля 50 Ом. Это не изолирует симметричные диполи Cobweb от асимметричного коаксиального кабеля. Вам нужен трансформатор 1:1 или дроссель синфазного режима
1:4 или 4:1 балун?
Вы не в первый раз подумаете, что покупаете согласующее устройство 1:4 для подключения антенны на 12,5 Ом к коаксиальному кабелю на 50 Ом, но возьмёте согласующее устройство 4:1 для подключения антенны на 200 Ом к коаксиальному кабелю на 50 Ом. Единственное правильное обозначение для преобразования импеданса — импеданс антенны : импеданс фидерной линии или Z антенны : Z фидерной линии.
Различные варианты балансных, небалансных и симметричных дросселей с разными результатами
Балун, ун-ун или дроссель синфазного режима бывают разных видов. С тороидом и без него, с коаксиальной обмоткой или бифилярным проводом.

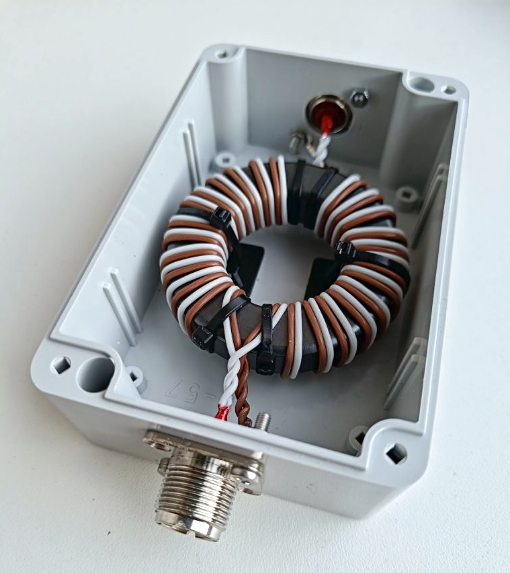

Синфазный дроссель мощностью 1 кВт для КВ
PA9X
