На фотографии показан эффективный, проверенный и недорогой самодельный переключатель для выбора антенны. В конструкции использован очень простой ползунковый переключатель и коаксиальные разъёмы SO239, что в результате позволяет удобно и быстро переключать рабочие антенны.
Эксперименты с измерениями в физической лаборатории показали отсутствие значительных отражений на коротких волнах, и даже на диапазоне 70 см коэффициент стоячей волны (КСВ) не превышал 1,3 : 1.
Объяснение этого заключается в следующем:
- Контакты в ползунковом переключателе имеют большую контактную поверхность, чем у многих покупных коаксиальных переключателей.
- Проводка и контакты переключателя, расположенные между верхней и нижней частями металлического корпуса, действуют как центральный проводник с коаксиалом около 50 мкм.
Применена стандартная коробка размером 54×50×26 мм (д×ш×в).

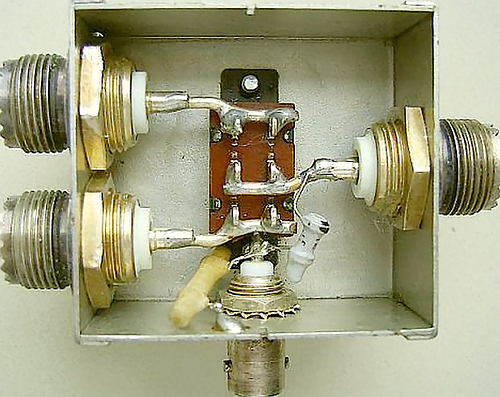

Проводка между переключателем и коаксиальными разъёмами выполнена из посеребренной проволоки толщиной 2 мм.
УПРАВЛЕНИЕ МОЩНОСТЬЮ
Переключатель способен выдерживать нагрузку до 800 Вт при выключенном питании. Автор успешно использует этот компонент более 15 лет, и даже с нагрузкой в 1500 Вт он работает без сбоев.

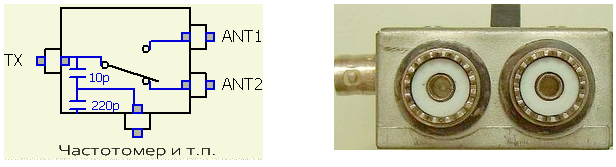

При монтаже этого переключателя можно добавить контрольную точку для подключения индикатора или счётчика частоты. В схеме используются конденсаторы ёмкостью 10 и 220 пФ, которые образуют делитель напряжения. Дополнительная нагрузка в 9,6 пФ не оказывает влияния на работу на коротких волнах.
На диапазонах до 10 метров этот компонент улучшает коэффициент стоячей волны, так как обеспечивает дополнительную пропускную способность. В сочетании с проводкой он создаёт фильтр, который способствует улучшению работы на этих частотах.

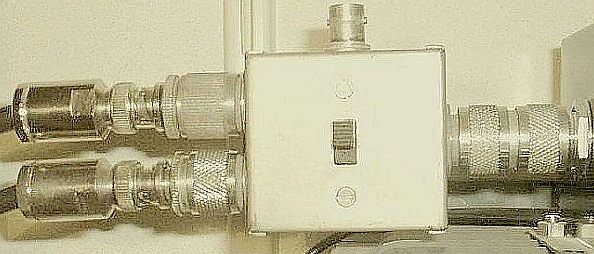

Здесь показано (фото вверху), как переключатель используется на радиостанции.
PA0FRI
