Антенну G5RV нередко именуют «антенной-компромиссом», и это не случайно. Хотя она активно применяется и позиционируется как универсальная КВ-антенна, способная работать в широком диапазоне частот, у неё есть определённые конструктивные особенности и практические ограничения.
Эти особенности и некоторые ограничения делают её не лучшим выбором для многих полевых выездов и DX-работы. Вот почему:
1. Она никогда не задумывалась как многодиапазонное чудо
Первоначальный G5RV, разработанный Луисом Варни в 1940-х годах, была оптимизирована для диапазона 20 метров. Идея заключалась в создании диполя с длиной волны 3/2 на 20 метрах с согласующим участком лестничной линии сопротивлением 450 Ом. Всё, что выходило за эти пределы, было второстепенным.
Многие коммерческие версии обещают «работу в диапазоне 80-10 метров», но это возможно только с тюнером, и даже в этом случае диаграмма направленности становится запутанной и непредсказуемой на большинстве диапазонов.
2. Проблемы с согласованием и потери при передаче
В настоящем G5RV используются:
- 102 фута горизонтального провода
- 34 фута лестничной линии сопротивлением 450 Ом
- Плюс кабель для подключения к трансиверу
Переход от лестничной линии к коаксиальному кабелю без надлежащего симметрирующего трансформатора или дросселя приводит к токам в общей фазе, радиочастотному излучению в помещении и шуму. Кроме того, на нерезонансных диапазонах антенна демонстрирует резкие колебания импеданса, поэтому ваш тюнер и фидерная линия подвергаются серьёзной нагрузке.
3. Низкая производительность в большинстве диапазонов без тюнера

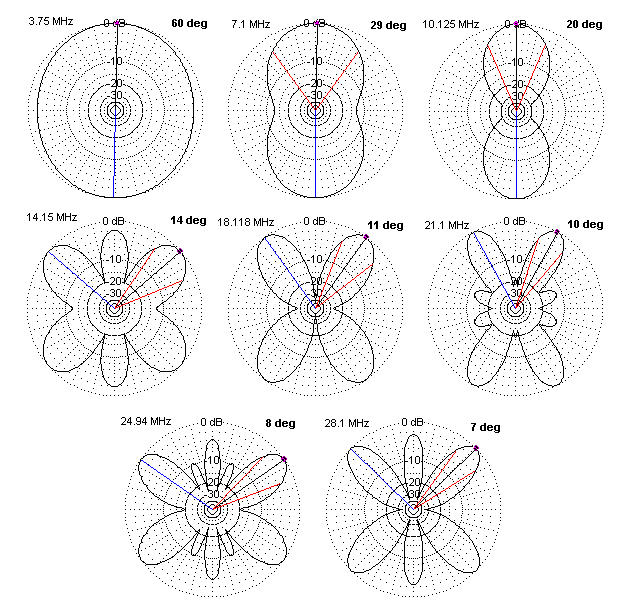

Без внешнего тюнера, особенно способного работать с высоким импедансом, антенна просто не сможет настроиться на многих диапазонах. Даже если вы её настроите, диаграмма направленности на диапазонах 17, 15, 12 и 10 метров представляет собой хаотичную паутину с высокорасположенными лепестками — не совсем то, что нужно для дальних DX-связей.
4. Зона наилучшей работы, зависящая от высоты
Для обеспечения хотя бы приличной производительности G5RV должен располагаться высоко — в идеале не менее 10–12 метров. На высоте 6 метров вы попадаете в зону действия NVIS с высоким углом излучения. Мобильные станции или развёртывания на заднем дворе часто не имеют такой высоты, что превращает G5RV в «грелку облаков». Это нормально, если вы хотите работать со станциями в 480 километрах от вас, но если вы хотите работать в режиме DX, то этот вариант не для вас.
5. Современные альтернативы просто лучше
Сегодня у вас есть варианты:
- Полуволновые антенны с концевым питанием (EFHW): проще в установке, часто применимы на большем количестве диапазонов с меньшими трудозатратами.
- Связанные диполи или веерные диполи: более высокая эффективность, предсказуемые диаграммы направленности.
OCF диполи или дублеты с правильно сбалансированной линией на всем протяжении: более гибкие и эффективные, если вы всё равно используете тюнер.
Если G5RV:
- Слишком низко (<7,5 м): она смещается в сторону излучения под большим углом (~60–90°) и теряет DX-эффект.
- Изогнутая или имеет конфигурацию перевёрнутой буквы V: диаграмма направленности заполняется, становясь более всенаправленной, но с пониженной эффективностью и фокусировкой лепестков.
- Плохое питание (плохой симметрирующий трансформатор, высокий КСВ): вы получите синфазные токи и непредсказуемые лепестки.
Выводы, сделанные на практике:
Если вы унаследовали G5RV или получили плохой совет от радиолюбителя, она может работать, но не ждите, что она станет DX-machine или удобным решением для работы в полевых условиях без серьёзной настройки. Для портативной или надёжной многодиапазонной работы резонансный EFHW или связанный диполь в 9 случаях из 10 будут лучше, особенно при низкой мощности или на пересечённой местности.
Зачем использовать её в качестве основной антенны, если есть варианты получше?
Если вы относитесь к тем 80% радиолюбителей, которые любят слушать, редко выходят на связь на КВ и с удовольствием слушают радиосети, то G5RV — идеальная антенна для прослушивания на коротких волнах.
Ниже представлено сравнение G5RV, EFHW и 20-метрового Inverted Vee на основе реального опыта использования автора:
- EFHW отличается простотой в использовании, высокой эффективностью в многодиапазонном режиме и минимальной зависимостью от тюнера.
Местный радиолюбитель не мог поймать станции ЕС, с которыми автор работал в субботу днём на 20-метровом диапазоне SSB с мощностью 5 Вт. EFHW дала контакты DX, а G5RV — нет.
- Inverted Vee на 20-метровом диапазоне отличается предсказуемой производительностью и низким энергопотреблением — отлично подходит для целенаправленного использования диапазона.
Это авторская стандартная антенна, и на больших высотах (33 фута) она хорошо работает на DX на 20 м, а на 40 м она прекрасно подходит для региональных связей.
- G5RV отстаёт практически по всем параметрам, если не установить её правильно на нужной высоте с хорошим тюнером и дросселем. Плоскую антенну высотой 33 фута (9,1 м) и опорами длиной 52 фута (15,5 м) сложно разместить на городской площадке.
