Радиоантенны

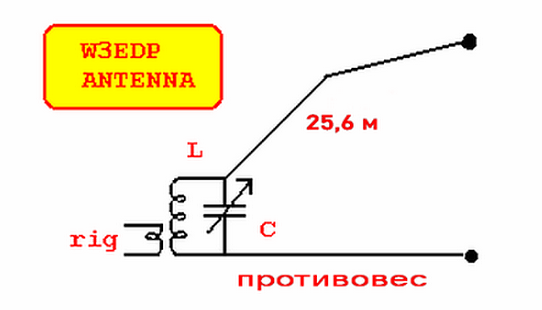

Проводная антенна W3EDP с торцевым питанием отлично подходит для QRP и портативных условий. Для подключения питающего кабеля к антенне достаточно простого соединительного элемента. Однако, в некоторых случаях может потребоваться противовес, но это оставляет большой простор для экспериментов.
Эксперименты продемонстрировали, что изменение длины или полное удаление противовеса может повысить эффективность, как указано у G3LCK.
Настроечный конденсатор в AMU может быть широковещательного типа на 365–500 пФ, или для использования QRP подойдёт миниатюрная версия.
Длина противовеса
3,5 и 7,0 МГц — 17 футов
14 МГц — 6,5 футов
28 МГц — нет
Блок настройки
Значения для катушек в устройстве, основанные на 2-дюймовом формовочном устройстве и проводе 16 SWG:
3,5 МГц — 21 виток
7,0 МГц — 7 витков
14,0 МГц — 5 витков.
G3YCC
Примечания K3HRN:
«Мои коллеги утверждают, что предложенные изменения превращают антенну в нечто отличное от W3EDP. Однако я могу заверить вас, что она прекрасно функционирует при мощности 5 Вт.
Для каждого диапазона, который вы планируете использовать, создайте пучок проводов противовеса длиной волны 1/4. Прикрепите этот пучок к тюнеру вместо изображённого выше противовеса.
Обратите внимание, что элементы длиной волны 1/4 могут обладать высоким радиочастотным напряжением даже при низких уровнях мощности QRP».
Благодаря этому типу антенны, автор смог работать на диапазонах от 160 до 10 метров, включая WARC.
g3ycc/w3edp
