Проволочная антенна Ground Plane на 160 м

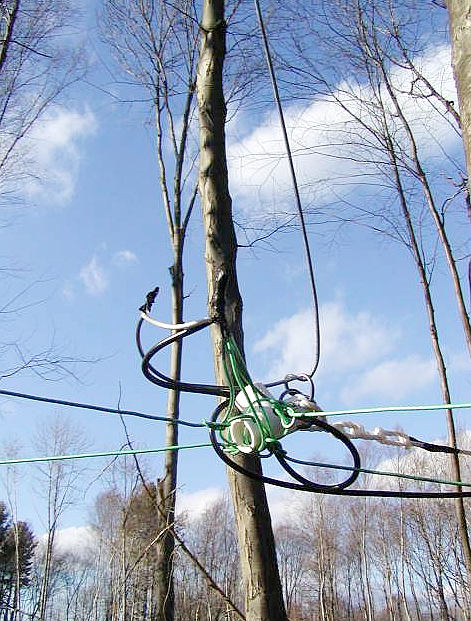

Антенна типа «ground plane» для диапазона 160 м изготовлена из многожильного изолированного провода калибра №10 (2,59 мм). Для обеспечения точек подключения и крепления используются Т-образные секции из поливинилхлоридной (ПВХ) трубы. Коаксиальный кабель проходит через Т-образные секции для снятия напряжения.

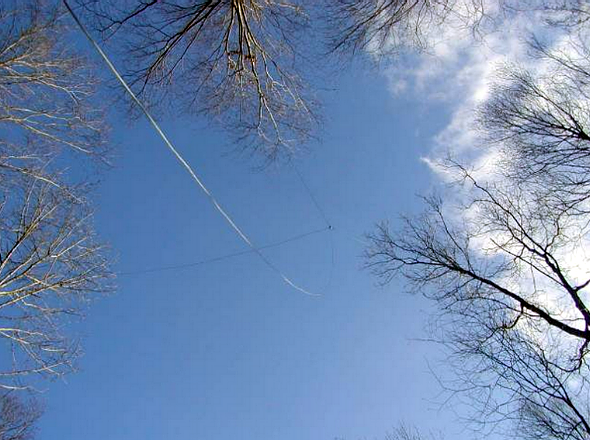

Провод привязывается к этим Т-образным секциям с помощью квадратного узла, а также к верёвке, которая затем привязывается к деревьям или проходит над верхушками деревьев. «Эластичность» небольших ветвей, по-видимому, помогает проволочным антеннам выдерживать ветер скоростью 60 узлов (30 м/с) практически без повреждений.

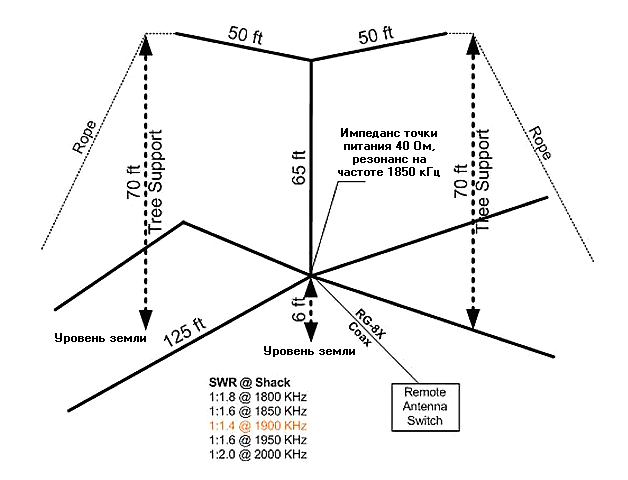

Ground Plane на 160 метров
