Эта Yagi с проволочными элементами (конструкции G4ZU) имеет два преимущества, которые следует подчеркнуть: антенна практически незаметна и имеет незначительную стоимость. Первое особенно важно в городах, где получить разрешение на установку высокой антенны теперь крайне сложно, а зачастую и вовсе невозможно.
Она не поворотная, но G4ZU сделал её реверсивной, как показано на рисунке ниже. Между двумя излучателями расположен центральный отражатель, на них подаётся питание по одному и поочерёдно, переключая отдельные линии питания.

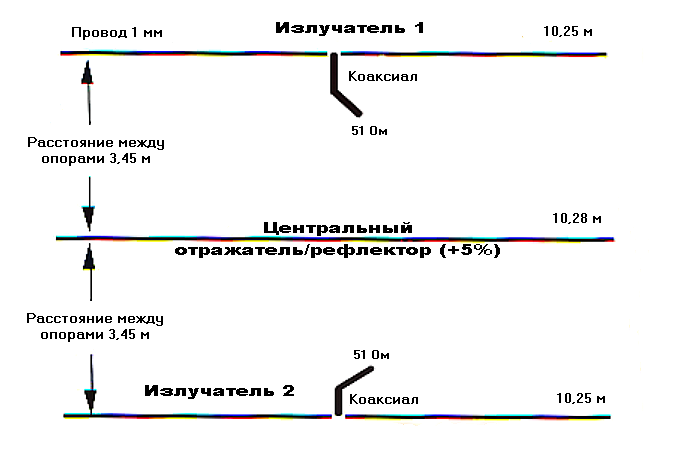

Двухэлементная направленная антенна типа G4ZU на диапазон 14 МГц
Таким образом создаётся двухэлементный beam, который при таком расстоянии и длинном отражателе +5% от рефлектора даёт усиление в прямом направлении примерно 5 дБ. Амплитуда лепестка (a — 3 дБ) составляет примерно 90°, но при соответствующей ориентации параллельными проводами можно охватить инверсией как Америку, так и Азиатскую часть России, а также Дальний Восток.
На рисунке видны размеры и расстояния для телеграфного поддиапазона 14 МГц. При таком расстоянии сопротивление в центральной точке диполя составляет 51 Ом, почти полностью активное, поэтому на кабеле питания КСВ близок к единице: на практике 1,03.
Отношение вперёд/назад для активного диполя составляет примерно 15 дБ: индуцированный ток и, следовательно, излучаемая энергия инертного диполя почти равны нулю (5% тока в активном диполе).
G4ZU имеет опоры для трёх проводов на крыше частного дома, это практически на высоте 10 метров над землёй. На противоположной стороне провода прикрепляются к ветвям большой сосны с помощью капроновых шнуров.
Тот, у кого нет достаточной опоры на расстоянии более 10 метров, может смонтировать провода в виде «перевёрнутой буквы V», используя для центра любую опору, например телевизионную мачту с трубой в форме «Т» из алюминия длиной 7 метров. В аранжировке Inverted V направленность луча остаётся также неизменной.
Диаметр провода один миллиметр: вместо того, чтобы монтировать сложное и тяжёлое коммутационное устройство в центре излучателей, G4ZU предпочёл использовать два независимых кабеля (небольшого диаметра) для каждого диполя.
VK5DJ (by I1WQR)
