Простая антенна TEFV для использования дома или на выезде

В этом проекте описывается конструкция простой антенны TEFV (Tilted End-Fed Vertical), подходящей для установки на заднем дворе или в парке. Для конструкции требуются материалы, такие как 100 футов покрытого многожильного медного провода, деревянные колья, металлические стержни, непроводящий стекловолоконный столб и некоторые инструменты.

Антенна с концевой запиткой, поддерживается столбом высотой 20-33 фута и включает в себя unun 9:1 для согласования импеданса и резистор для настройки. Пошаговые инструкции руководят сборкой, от подготовки провода и столба до подключения unun и резистора, обеспечивая функциональную и долговечную установку для использования на открытом воздухе.

Материалы

100 футов медного провода в изоляции 14 или 16 калибра, 6 наконечников на концах проводов, 2 деревянных колышка длиной 4 фута, 2 металлических заземляющих стержня длиной от 3 до 4 футов и толщиной от 3/8 до 1/2 дюйма, два устойчивых к ржавчине металлических зажима для крепления к верхней части заземляющих стержней, один центральный столб высотой от 20 до 33 футов (10 м), в идеале изготовленный из стекловолокна, по крайней мере, с непроводящими верхними 4 футами, не менее 25 футов верёвки для поддержки столба, пара прочных колышков для палатки, один 9:1 unun, рассчитанный на 100 ватт SSB и подходящий для 1,8-29 МГц, один резистор сопротивлением 470–500 Ом, способный выдерживать не менее 33 ватт (подходящий теплоотвод / вентиляция) и в идеале неиндуктивный и установленный в устойчивой к погодным условиям коробке, несколько винтов для крепления коробок к колышки, коаксиальный кабель для соединения unun с радио, например, 50 футов RG-8X, пара пластиковых изоляторов антенн, около 10 пластиковых хомутов для проводов, устойчивых к ультрафиолетовому излучению, возможно, стаканчик внешней морилки для дерева, чтобы защитить деревянные колышки.

Инструменты

Кусачки, триммер, обжимной инструмент, паяльник, отвёртка, рулетка, молоток для забивания колышков, немного яркой цветной изоленты и омметр. Если возможно, возьмите напрокат антенный анализатор.

1. Осмотрите область для установки антенны — отметьте местоположение столба и т.д.
2. Отрежьте 90 футов антенного провода. Сохраните остаток для подключения к заземляющим стержням. Разрежьте оставшиеся 10 футов провода на 2 пятифутовых конца.
3. Отметьте центр провода куском изоляционной ленты.
4. Соберите центральный столб и прикрепите к нему центральный проволочный радиатор. Прикрепите растяжки к столбу примерно на 2/3 высоты. Используйте пару проволочных стяжек, чтобы он не скользил. При необходимости импровизируйте.
5. Сделайте 6-дюймовое отверстие в земле, чтобы основание столба не скользило.
6. С помощью помощника поднимите и закрепите столб вертикально.
7. Установите наконечники для проводов по мере необходимости.

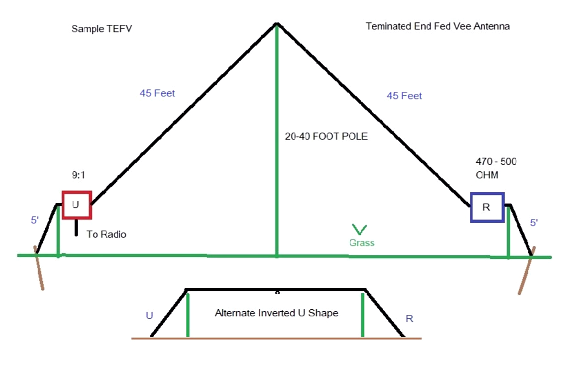

8. Распределите провод радиатора согласно чертежу. Установите два конечных деревянных колышка, один фут в землю.
9. Прикрепите Unun к деревянному колышку, ближайшему к рабочему положению, а коробку резистора — к дальнему деревянному колышку.
10. Подключите один конец провода радиатора к гнезду антенны коробки Unun, а другой конец провода радиатора к клемме на коробке резистора.
11. Подключите пятифутовые провода к другому концу каждой коробки и вытяните, чтобы отметить расположение
    заземляющих штырей.
12. Вбейте заземляющие штыри, оставив 6 дюймов открытыми. Подключите небольшой металлический зажим к верхней части
    каждого штыря, убедившись, что есть электрическое соединение.
13. Закрепите дальний конец пятифутовых проводов к заземляющим штырям.
14. Проверьте установку. Проверьте антенну на малой мощности.
15. Сделайте перерыв.
16. Развлекайтесь и поговорите с кем-нибудь.
