Недавно коллеги обратились к автору с просьбой поделиться данными о своей прямоугольной реверсивной антенне Моксона, которую он успешно применяет в диапазоне 40 метров, так как эффективность работы его антенны не осталась незамеченной в рамках проводимых радиолюбительских экспериментов с ней на диапазоне.
Размеры следующие:

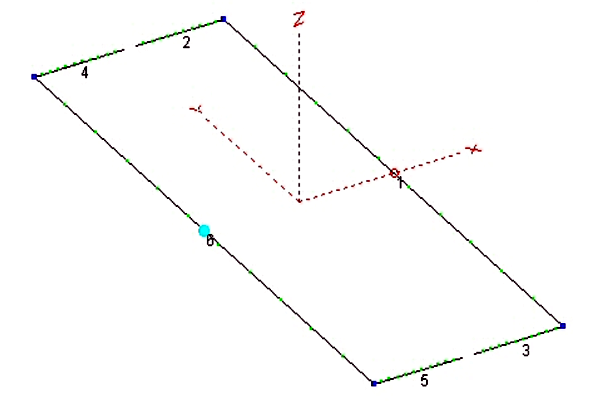

Каждая сторона имеет длину 51 фут, а «загнутые» секции — по 7,7 фута каждая. (Очевидно, все стороны одинаковой длины). Стрела длиной 16,5 футов располагает концы элементов на расстоянии 1,1 фута друг от друга. Используются равные длины 50-омных полуволновых линий (обратите внимание на коэффициент укорочения) от каждого элемента, настроенного примерно на 7,100 МГц. Элементы выполнены из провода #14 с покрытием.
С помощью двух двухполюсных реле, необходимых для полной изоляции каждого элемента, можно переключать его направление на северо-восток или юго-запад. Наблюдая соотношение передней и задней диаграммы направленности до 40 дБ в CW-диапазоне и до 30 дБ в телефонном диапазоне.
Есть две разные настройки для отражающего шлейфа: одна для SSB, другая для CW. Телефонный шлейф представляет собой почти короткое замыкание через реле, а CW-шлейф имеет длину 16,5 дюймов. Шлейф изготовлен из провода #8 (потому что он был под рукой) с расстоянием между проводами 2 дюйма. В этой системе нет никаких симметрирующих устройств (балунов). Посчитали их излишними.
Эта антенна заменила полноразмерную двухэлементную Yagi с расстоянием между элементами 21 фут и питанием напрямую 50-омной линией. В тестах CQ WW и ARRL DX эта антенна показала себя не хуже прежней Yagi.
Она проста в использовании, поскольку теперь есть два направления, оба конца диапазона и бесчисленное количество дополнительных децибел отношения передней/задней части. EZNEC показывает примерно на 0,2 дБ меньший коэффициент усиления в прямом направлении по сравнению с Yagi.
Она была установлена осенью. Антенна идеально горизонтальна, закреплена четырьмя верёвками, растянутыми к четырём деревьям. (На самом деле она установлена на 136-футовой верёвочной стреле, которая поддерживает пятиэлементную монодиапазонную 30-метровую Yagi посередине, а впереди — трёхэлементный 20-метровый монобендер.
Есть пять фиксированных проволочных Yagi, направленных на Европу, плюс две LAZY-H и 80-метровый плоский диполь, все запитаны линиями с открытой парой для заполнения «дыр», которые не покрывают фиксированные антенны. Никаких мачт, все поддерживается деревьями. Если вы хотите знать, на какой высоте она находится, то 45 футов, но это очень обманчиво, потому что она смотрит через озеро в Европу, а озеро находится на 35 футов ниже передней части всех антенн. EZNEC показывает эквивалентную высоту излучения 80 футов.
В обратном направлении она ещё лучше, так как к юго-западу находится ещё одно озеро, которое на 45 футов ниже высоты антенны. Справедливости ради стоит сказать, что, направленная на Европу, имеется немного большее усиление, чем одна смоделированная антенна Moxon, потому что 30-метровая антенна спереди имеет протекающий ток, и вместо примерно 4,dBd видно почти 5,5 dBd в северо-восточном направлении. В юго-западном направлении разницы нет, так как позади Moxon в этом направлении ничего нет.
Эта антенна была опубликована в QST W4RNL. (Проверьте его веб-сайт для получения дополнительной информации). Она имеет высокое отношение передней/задней части и хорошую широкополосность по КСВ. Эта конкретная конструкция может быть переключена для обратных направлений, поскольку все элементы имеют одинаковую длину.
Используются линии длиной в половину волны (примерно 7,2 МГц, чтобы можно было использовать её на обоих концах диапазона) и с помощью двух реле ставится перемычка поперек той, которую хочется сделать отражателем, и питать другую.
Конечно, необходимо переключать как центральный, так и экранный проводники, чтобы не было связи между двумя элементами. Здесь используется полноразмерный двухэлементный вариант в течение 9 лет, и он работал отлично, но отношение передней/задней части было несравнимо с этой антенной, а усиление было таким же.
W8EGB
