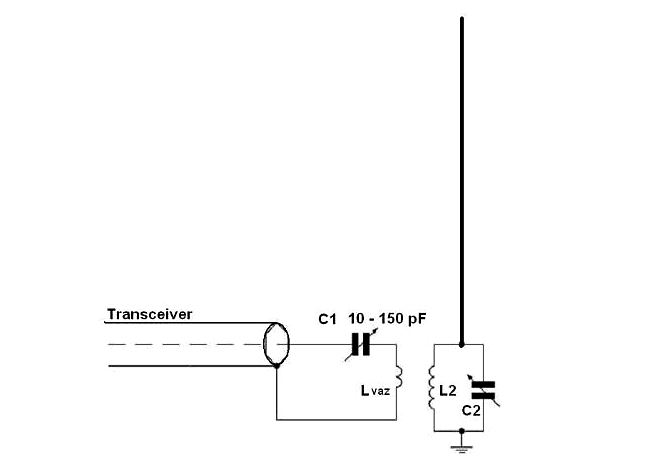

Антенна была построена ещё в первой половине 1990-х годов. Установлена на балконе панельного дома. Вертикальная проволока вдоль удилища закреплена клейкой лентой, на нижнем конце соединительный элемент. Конденсатор C2 настраивается при передаче на максимальное свечение лампочки вблизи антенны.
Можно ещё проще настроить — в режиме приёма на максимальную громкость принимаемого сигнала. Используя конденсатор C1, мы компенсируем реактивное сопротивление обмотки связи. Связующая катушка имеет от четверти до пятой части длины витков катушки L2.
В качестве противовеса использовались перила балкона, поэтому классические радиальные шины не использовались.
Ситуация такова: 9 этаж девятиэтажного дома, панельный дом, кабель между антенной и станцией был проложен свободно на полу.
Самодельный передатчик — на выходе лампа 6П45С с напряжением на аноде 450 в, режим работы SSB. Если требуется удлинение антенны, то регулируется выдвыжение в нижней части удилища, с помощью стального стержня и трубки.
Вдоль стержня проложена проволока длиной 8,5 метров, для диапазона 80 метров.
Антенна также была испытана и на 160 метров, где, конечно, было немного маловато длины. Автор усомнился в эффективность такой конструкции, но в конце концов он всё равно её использовал, по его словам – не очень, но работает (дословно «На 160 метрах антенна — не супер, но работает!»).
RA9SVY
