Некоторые радиолюбители не имеют чёткого представления о том, к какому классу антенн относятся рамочные или петлевые антенны, и в ходе обсуждений часто возникают недопонимания. По сути, эти антенны представляют собой следующую ступень развития петлевых диполей. Классический петлевой диполь (рис. 1) имеет импеданс около 300 Ом.

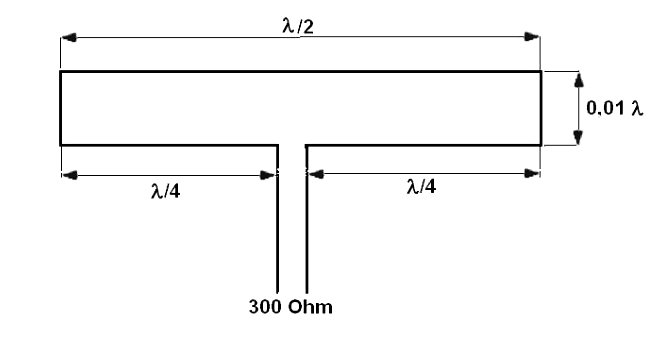

Рис. 1. Петлевой диполь
Полоса пропускания петлевого диполя, как известно из литературы и практики, в несколько раз больше, чем у простого диполя. Это его неоспоримое преимущество, но с другой стороны у него есть недостаток в виде более высокого входного сопротивления. Если растянуть эту антенну на высоту, то получится классическая квадратная рамочная антенна (см. рис. 2).

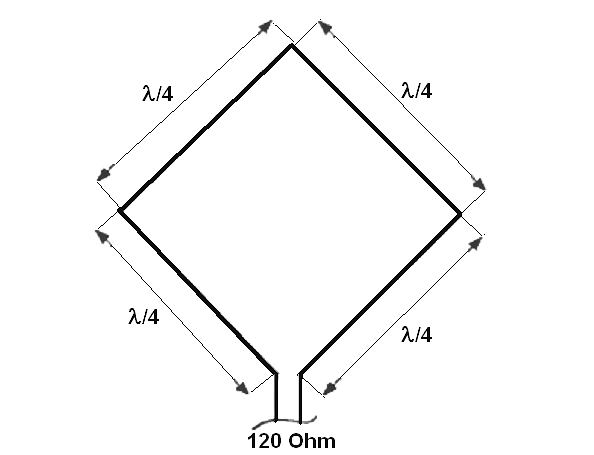

Рис. 2. Классическая рамочная антенна
Рамочная антенна занимает больше места, чем петлевой диполь, но по этой причине имеет более высокий коэффициент усиления по сравнению с простым или петлевым диполем. Поскольку оба упомянутых здесь типа антенн (петлевой диполь и рамочная антенна) симметричны, для их питания необходимо использовать либо двухпроводную (лестничную) линию, либо в случае питания коаксиальным кабелем необходимо включать симметризацию, либо петлю, либо bebo-балун.
