Данный двухэлементный расширенный Zepp обладает коэффициентом усиления 3 дБ по сравнению с дипольной антенной в диапазоне, для которого он предназначен. Каждое плечо антенны имеет длину приблизительно 5/8 от длины волны. Для конструкции требуется применение лестничной линии, коаксиальный кабель исключается.
Рекомендуется линия 450–600 Ом. Для этой антенны также требуется использование согласующей сети «Transmatch» на передающем конце линии подачи.
Двойная удлинённая антенна Zepp (также известная как Doublet) с большим успехом использовалась с мощностью 100 Вт в диапазоне 75 метров.
Диапазоны перекрытия антенны
При хорошем антенном тюнере антенна будет работать в диапазонах от 6 до 160 метров, но эта антенна настроится в диапазоне 160 метров только в том случае, если длина открытой линии подачи провода соответствует требованиям.
Дополнительная информация об антеннах Double Zepp
Zepp — сокращение от Zeppelin, — это любая резонансная антенна, питаемая от конца лестничной линии.
Двойная антенна Zepp — это антенна с центральным питанием на 1/2 длины волны.
Двойная удлиненная антенна Zepp — это антенна дипольного типа, состоящая из двух коллинеарных элементов длиной волны 0,64, питаемых в фазе.

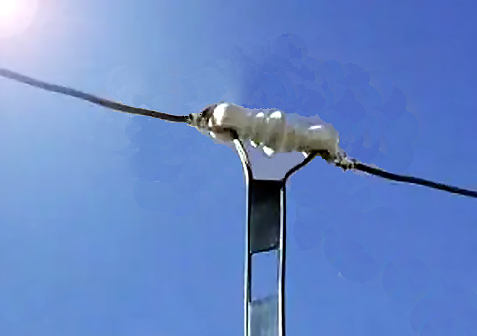

Антенна Double Zepp
Эта двойная удлинённая версия обеспечивает усиление 3 дБ по сравнению с диполем в диапазоне, для которого она разработана, и каждая сторона или плечо имеет длину около 5/8 длины волны. При измерении провода очень важно, чтобы каждая из двух сторон была как можно ближе к одинаковой длине.
Формула для определения длины каждой стороны:
599/Частота в МГц = 0,64 длины волны.
Таким образом, чтобы спроектировать антенну для 3,85 МГц, возьмите 599, разделённые на 3,85 = 155,585 футов на сторону или 155′ 7″ с каждой стороны.
Эта 75-метровая антенна будет иметь общую длину около 311′ 2″.
С этой антенной линия питания должна быть проложена от антенны под прямым углом на как можно большее расстояние. Это предотвратит дисбаланс тока в линии питания, вызванный радиочастотными наводками от антенны. Рекомендуется отклонение под прямым углом на 1/4 длины волны или больше.
Антенна Double Zepp: горизонтальная диаграмма направленности
Чтобы избежать проблем с согласованием любой антенны с центральным питанием и высокоомными открытыми проводными линиями, используйте линию питания примерно такой длины.
[В скобках указаны НАИБОЛЕЕ ВОЗМОЖНЫЕ длины линий]
160-метровая антенна 35-60, 170-195 или 210-235 футов
[Избегайте 130, 260 футов]
80-метровая антенна 34-40, 90-102 или 160-172 фута
[Избегайте 66, 135, 190 футов]
40-метровая антенна 42-52, 73-83, 112-123 или 145-155 футов
[Избегайте 32, 64, 96, 128 футов]
Небольшая обрезка или добавление линии питания может потребоваться для размещения более высоких частотных диапазонов.
W2HT
