Вертикальная антенна типа L для 40 и 20 метров

Данная L-образная вертикальная антенна предназначена для работы в двух радиолюбительских диапазонах: 40 и 20 метров. Её ключевая особенность заключается в возможности размещаться у ближайших проводящих объектов — например, антенну можно разместить около водостока, прямо у стены дома.

В жилых помещениях всегда присутствует множество проводящих материалов, включая электрические кабели и металлические элементы вентиляционных систем.

Детали L1 и L2 антенны необходимы для настройки её на резонанс в 20-метровом диапазоне. Их длину можно регулировать при монтаже.

Для эффективной работы антенны нужна качественная система заземления. Обычно не сложно организовать заземление рядом с антенной. Например, в модели антенны использовались проволочные противовесы длиной 5 метров, установленные на высоте 0,1 метра.

Однако в реальных условиях их можно разместить непосредственно на земле.

Рис. 1. Конструкция L-вертикальной антенны

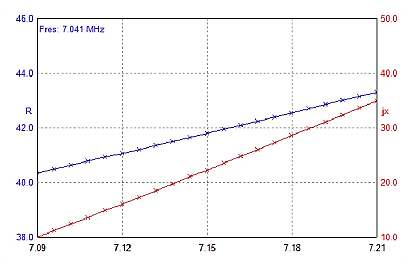

Рис. 2. Z L-вертикальной антенны для 40-метрового диапазона

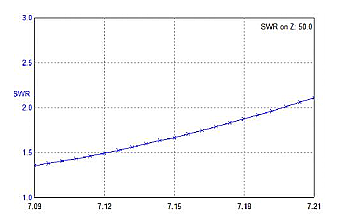

Рис. 3. КСВ L-вертикальной антенны для 40-метров

Рис. 4. DD L-вертикальной антенны для 40-метров

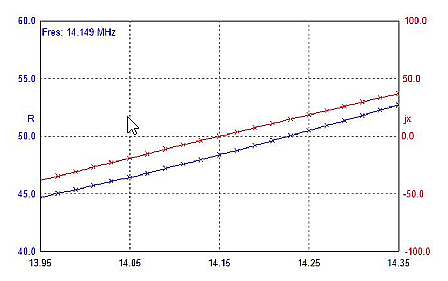

Рис. 5. Показывает Z L-вертикальной антенны для 20-метрового диапазона

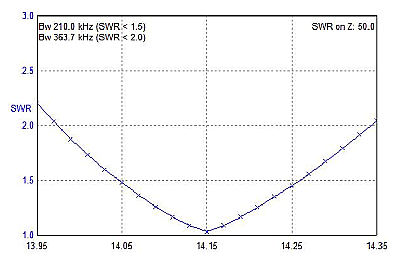

Рис. 6. Показывает КСВ L-вертикальной антенны для 20-метрового диапазона

Рис. 7. Показывает DD L-вертикальной антенны для 20-метрового диапазона

UR0GT (SK)
