Коллега любезно смоделировал 40-метровый вертикал с катушкой для загрузки и упомянул, что, по его мнению, угол излучения может быть выше, чем хотелось бы. Он предложил поэкспериментировать с вертикалом со спиральной намоткой. Это 14 метров намотанного провода, с 4 приподнятыми радиальными ответвлениями.

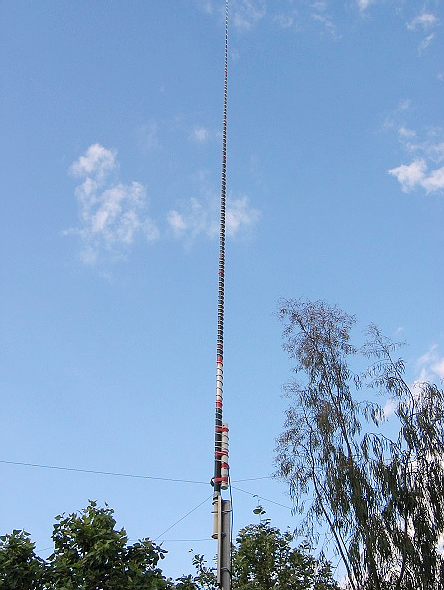

Эксперимент с вертикальной спирально намотанной антенной.
Вспомнилось командное мероприятие в прошлом году, где нужно было быстро запустить 40 метров, поэтому были взята удочка и около 10 метров проволоки вместе с 2 приподнятыми радиалами. Проблема была в том, что удочка была всего около 7 метров в длину. Команда просто намотала 10 метров проволоки на удочку и нажала кнопку TUNE на трансивере, чтобы поглотить любое несоответствие.
Автор попробовал провести тот же эксперимент с 8-метровой удочкой и 10,6 метрами проволоки. Почему 10,6 метра? Просто потому, что было намеренно отрезано проволоки немного больше. Используя 4 приподнятых радиалов, было обнаружено, что резонансная частота 1:1 с почти 50-омным соответствием составила 7,7 МГц.
Это намного выше требований, однако кривая полосы пропускания КСВ была очень странной с плоским КСВ 2:1 на всем протяжении от 7,2 МГц вплоть до 7,6 МГц. Действительно, кнопка TUNE легко проглотила неправильный размер этой антенны для всего диапазона 40 м. Нужно было сделать её длиннее, чтобы можно было комфортно работать на высокой мощности.
Отрезав длину 10,6 ещё был найден 100-метровый рулон 6-жильного телефонного провода, от него отрезано 15 метров. Он намотан на удочку, что дало — 6,8 МГц. Пару попыток спустя и примерно на 50 см провода короче, вертикал настроился на 7,05 МГц с очень большой полосой пропускания, определенно лучше, чем версия с нагрузочной катушкой.
Позже вечером было услышано, как VE1KF управляет европейским pile-up из своего QTH в Новой Шотландии. Только что созданный авторский вертикальный антенный блок одним разом пробил его. Позже он написал по электронной почте: «Ваш сигнал был хорошим и очень сильным 59+». Спасибо за отчёт.
Автор ставит большой палец вверх этой антенне; считает, что получил малый угол излучения.
Это лучшая 40-метровая вертикальная антенна, которую ему когда-либо удавалось сделать, но помните — она работает отлично только на расстоянии около 1000 миль и далее. Если вы хотите много QSO (с добавкой до 1000 км), вам понадобится диполь или петля, чтобы дополнить вертикал.
Постскриптум:
Автор рекомендует использовать в этой конструкции дроссельный балун 1:1, чтобы остановить излучение фидерной линии и гарантировать, что все радиочастоты пойдут туда, куда нужно.
M0MCX
