Вертикал с многопозиционной катушкой на 20, 30, 40 м

Для изготовления антенны потребуется следующий набор материалов: Удилище из стекловолокна длиной 5 м. Гофрированная труба из пластика длиной 40 см и диаметром 2,5 см. Труба из поливинилхлорида (ПВХ) длиной 40 см и диаметром 5 см. Медная катушка с диаметром провода от 1,5 до 2 мм. Электрический кабель.

В процессе сборки антенны необходимо выполнить следующие действия: разрезать гофрированную трубу вдоль на четыре равные части, каждая из которых должна иметь длину 50 сантиметров.

Строительство:

1. Разрезаем гофрированную трубку вдоль на 4 части (длиной по 50 см).

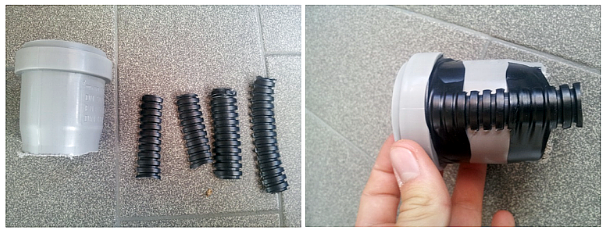

2. Возьмите трубу ПВХ и прикрепите к ней отрезок гофрированной трубы.

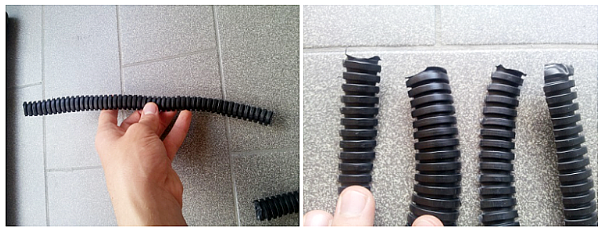

(пример на фото с меньшим образцом).

3. Отметьте и обратите внимание на положение первой выемки, в которой будет располагаться медный провод. Расположите другие куски гофрированной трубы так, чтобы образовалась непрерывная выемка.

4. Продолжайте таким же образом, закрепляя все 4 детали.

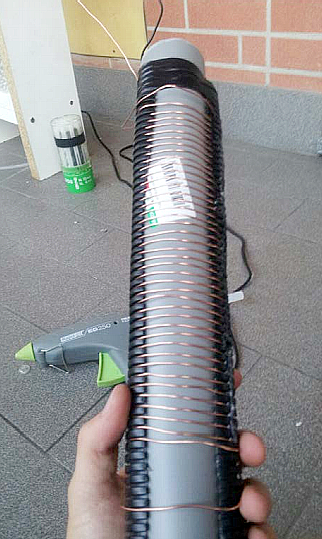

5. Как только основа катушки готова, приступаем к намотке на неё медного кабеля. Автор сделал примерно 43 витка, сохраняя медный кабель натянутым, расстояние между одним витком и другим 3 мм, расстояние уже заданное в выемках гофрированной трубки.

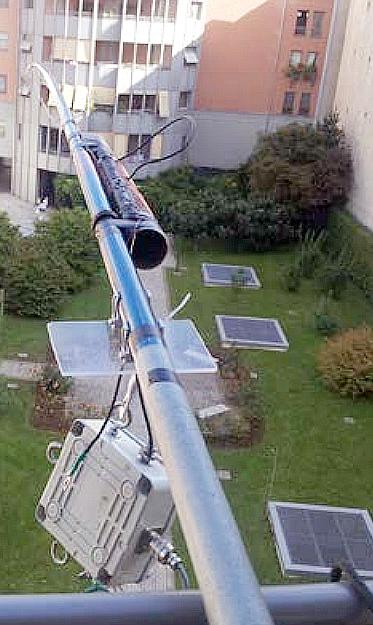

6. Как только катушка будет готова, приварите её горячим клеем к 4 кускам гофрированных трубок, наконец прикрепите её к удочке примерно в 50 см от основания.

7. К последнему витку (сверху) припаивается электрический кабель, протягиваемый до верха бочки.

8. Подключите другой конец к заземлению разъёма и к радиальным кабелям.

Соединения:

Установите разъём SO-239, соедините центр разъёма со вторым или третьим витком (снизу).
Подключите массу разъёма к первому витку и расположите (всегда подключая к первому витку) как можно радиально к антенне не менее чем на лямбда/4.

Калибровка:

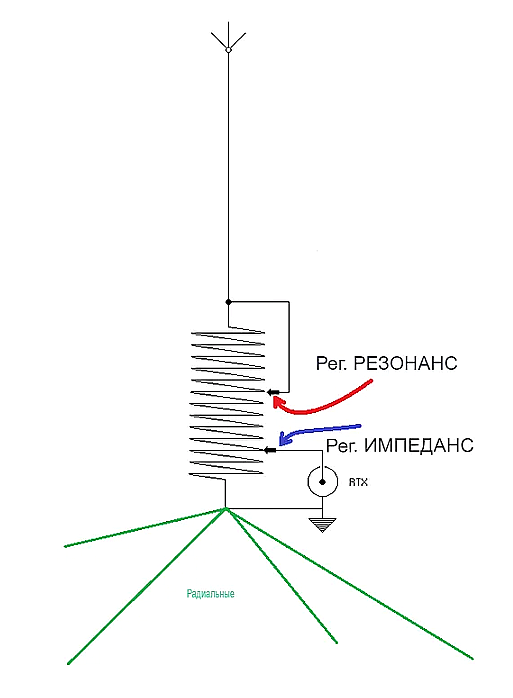

Следуя приведённой выше схеме, продолжайте «переключать» катушку до тех пор, пока не будет получен приемлемый КСВ (<2).
Для более точной калибровки, после получения КСВ около 2, слегка (+/- 1 оборот) передвиньте панель управления, которая была подключена к первым виткам.
Для оптимального питания желательно использовать: UN-UN (очень хорошо работает и без него)
