Делаем короткий Beverage: 190 м в 26 м

Радио — это увлечение, которое вызывает большой интерес, однако ключевая его составляющая — это возможность использования антенн. Без качественной антенны радио становится бесполезным, как автомобиль без двигателя. Хотя это и так, не каждый имеет возможность насладиться установкой и испытанием различных антенн.

Поскольку главное условие для этого — наличие достаточного пространства.

В представленном случае автору можно считать себя счастливчиком, нет гектаров земли, но их достаточно, чтобы поэкспериментировать с некоторыми антеннами: тема этой статьи «Антенна Бевереджа».

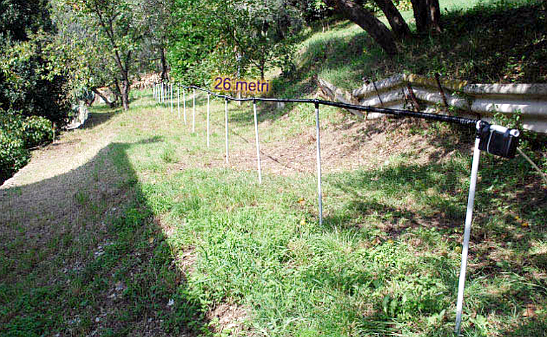

Интересует антенна Beverage для приёма в диапазоне 160 метров. Однако длина этой антенны превышает размеры доступной местности. Поэтому решено попробовать антенну, которая по своим характеристикам похожа на Beverage. Минимальная длина такой антенны для этого диапазона составляет около 190 метров, но она должна поместиться в пространство примерно 30 метров, которое есть в распоряжении.

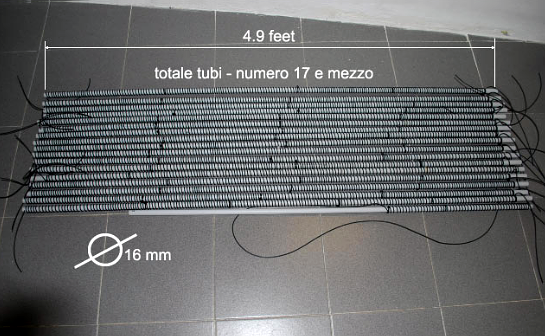

Намотки

Решено сделать эту антенну намоткой на трубы ПВХ в различных секциях, а затем соединить их все вместе. Потребовалось немного терпения, чтобы намотать 190 метров на различные трубки, затем построить балун 9:1 и, наконец, установить антенну.

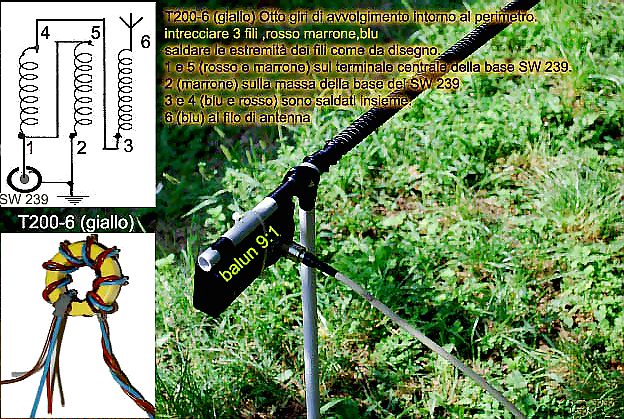

Balun 9:1

Ранее никогда не было возможности слушать с антеннами такого типа, чтобы иметь возможность провести сравнение с той, которая получилась, но этот «КОРОТКИЙ Beverage» точно выполняет свою работу, как описано в его характеристиках, то есть: соотношение положения вперёд/назад здесь прямое, прекрасное и имеет хорошее соотношение сигнал/шум.

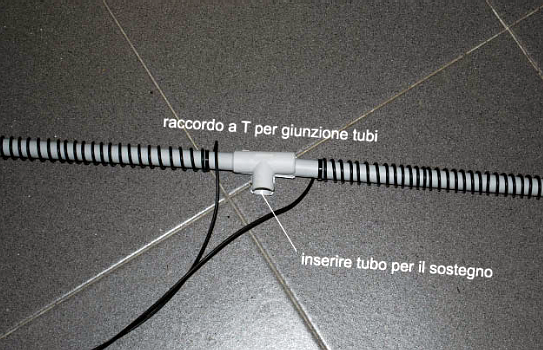

Т-образное соединение

Как только балун появился, пообещал себе доработать его, почитав характеристики тороида Т200-6, который использовался, оптимальный диапазон резонансного контура от 3 МГц до 40 МГц, но был бы склонен поменять БН 73 на бинокулярный феррит 202, у которого диапазон частот 0,2 — 30 МГц, да и по конструкции он, на взгляд, проще.

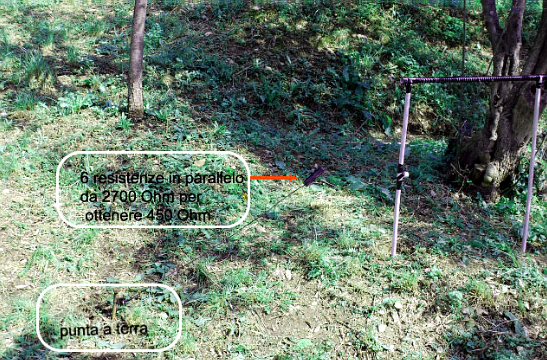

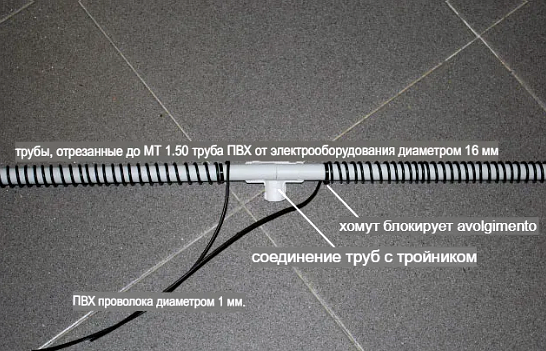

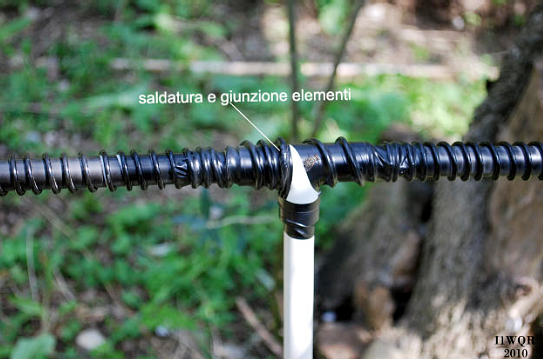

Соединительный узел (переход)
