Десятиметровый вращающийся диполь

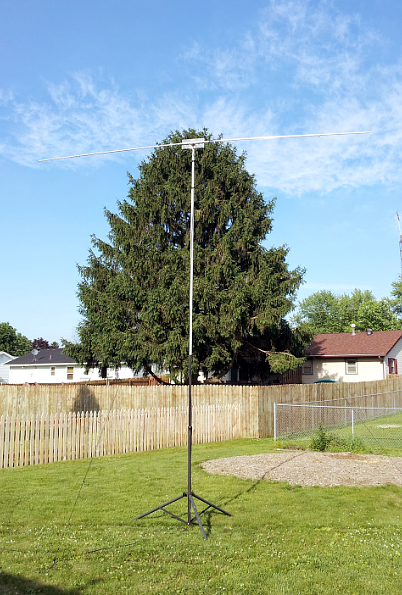

Диполь представляет собой наиболее простую конструкцию антенны, отличающуюся лёгкостью монтажа. Обычно диполи изготавливаются из проволоки и устанавливаются между двумя опорами. В данном случае для элементов антенны были использованы алюминиевые трубки, что обеспечило её самоподдерживающую способность.

Материалы для изготовления антенны были получены из радиолюбительского набора запасных частей и местного магазина.

Также были привлечены фирменные услуги для обеспечения высококачественных хомутов, предназначенных для соединения мачты с пластиной из материала Lexan, а также для стекловолоконной трубки мачты.

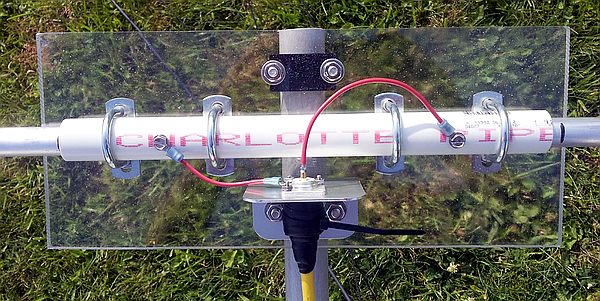

Лист материала Lexan был использован в качестве заготовки, из которой был изготовлен небольшой алюминиевый угловой кронштейн для крепления коаксиального разъёма. Элементы антенны изготовлены из анодированной алюминиевой трубки, приобретенной в специализированном хозяйственном магазине.

Провода-перемычки изготовлены из плетёной меди #14 с обжатыми и спаянными разъёмами. Белая трубка из ПВХ служит опорной втулкой для алюминиевых элементов антенны.

Просверлено небольшое отверстие с каждой стороны, чтобы винт из листового металла из нержавеющей стали мог обеспечить надёжный электрический контакт между проводом-перемычкой и алюминиевой трубкой.

Линия питания крепится в нижней части кронштейна. На фотографии разъём обернут самовулканизирующейся лентой и кабельной стяжкой для защиты от атмосферных воздействий. Вскоре после того, как сделан снимок, была помещена капля 100% силикона RTV на верхнюю часть коаксиального гнезда, чтобы дополнительно защитить открытое паяное соединение.

Заземляющая сторона диполя крепится через кольцевую клемму, соединённую с одним из крепёжных винтов гнезда.

Самое замечательное в полуволновых диполях то, что физическую длину можно приблизительно рассчитать с помощью простой формулы: 468 (футов) / частота (МГц). Но хотелось, чтобы антенна резонировала на частоте 28,050 МГц, поэтому 468, делённое на 28,050, равно 16,684 фута. Это число должно быть близко к общей длине антенны.

Спроектированные элементы антенны, используя 6-футовые секции труб с 3-футовой секцией меньшего диаметра, вставляются в большую часть. Это позволяет регулировать длину ножек элемента, чтобы установить точку резонанса антенны именно там, где хочется.

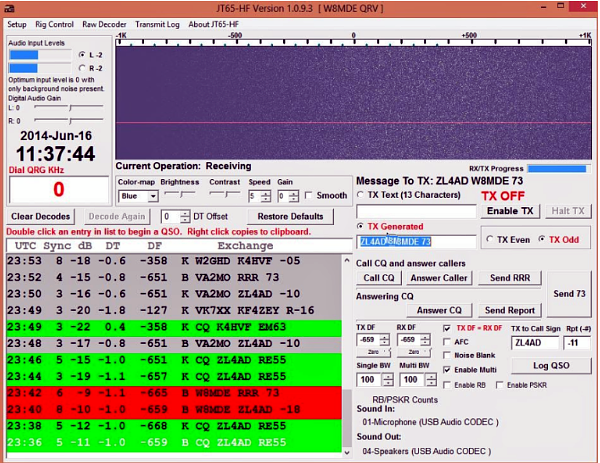

С помощью антенного анализатора замерен КСВ, затем удлинены концы на пару дюймов за раз и перепроверена антенна с помощью измерителя. Повторив этот процесс несколько раз, замечено, что нижняя точка кривой КСВ переместилась прямо в область частоты, на которой планируется работать. После этого плотно закрепляются концы элемента небольшим хомутом.
