Радиоантенны
Эта антенна популярна благодаря своим отличным характеристикам в нескольких КВ-диапазонах и практически не требует настройки. Она представляет собой диполь со смещённым питанием и токовым симметрирующим трансформатором 4:1 в точке питания со смещением. Представленная антенна охватывает диапазоны 80, 40, 20 и 10 метров.
Диапазоны 15 метров и WARC доступны только с антенным тюнером. Мощность антенны должна быть ограничена 500 Вт из-за повышенного КСВ. Эта конструкция основана на расчётах, выполненных с помощью программы, созданной KK1CW.
Параметры конструкции

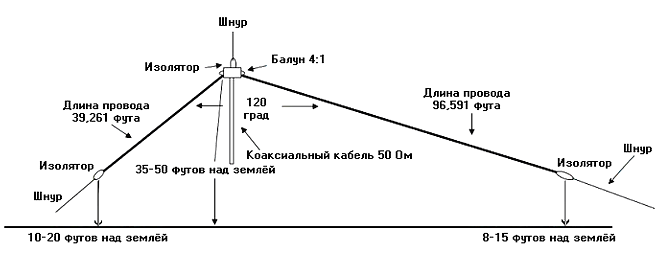

Для дипольной антенны OCF для диапазонов 80–10 метров возьмите изолированную проволоку общей длиной 135,85 футов (41,8 м) и установите расстояние в 39,26 фута (11,8 м) от одного конца. Опять же, это зависит от высоты точки питания около 40 футов (12,2 м), конфигурации в виде перевёрнутой буквы V, нормальном состоянии грунта и отсутствии крупных строений поблизости.
При необходимости вы можете скорректировать большинство этих параметров с помощью программы Walt’s Excel, но представленная конструкция вполне допускает корректировку высоты и конфигурации. Для более низкой базовой частоты, например, 160 м, используйте программу Excel для расчёта общей длины и процентного смещения.
Использование качественного токового симметрирующего трансформатора 4:1 в точке питания (Balun Designs Model 4115ocf, 4114ocf или 4116ocf) критически важно для общих характеристик антенны. Импеданс точки питания на смещении составляет около 200 Ом, и симметрирующий трансформатор обеспечит хорошее преобразование в импеданс коаксиальной линии питания 50 Ом. Для точек питания высотой более 18 метров потребуется симметрирующий трансформатор 6:1.
После установки OCF проверьте резонансную частоту на 40 м для определения минимального КСВ. Она должна находиться в средней части диапазона 40 м (например, 7,1–7,2 МГц). Если частота слишком низкая, можно начать подрезать небольшие отрезки провода с каждого конца OCF, чтобы получить минимальный КСВ на частоте около 7,15 МГц.
Начните с общей длины не более 7,5 см : 5 см от длинной стороны и 2,5 см от короткой. Обязательно обрезайте каждый провод пропорционально! Вам не придётся физически обрезать антенный провод, если вы загнёте концы и затем плотно примотаете их к основному проводу изолентой.
В зависимости от окружающей обстановки (крупные конструкции, металлические крыши и т.д.), проводимости грунта и высоты антенны, на диапазоне 80 м КСВ может достигать 1,8-2,2:1. Это нормально, и в более высоких диапазонах КСВ будет ниже.
