Off Center Fed Dipole представляет собой простую антенну, позволяющую работать с несколькими частотными диапазонами. В частности, 80-метровая версия этой антенны может функционировать в диапазонах 80, 40, 20 и 10 метров, а с помощью применения тюнера открывается доступ и к некоторым WARC-диапазонам.
Конструкция очень похожа на стандартный диполь, за исключением того, что для согласования точки подачи требуется 4:1 Balun.

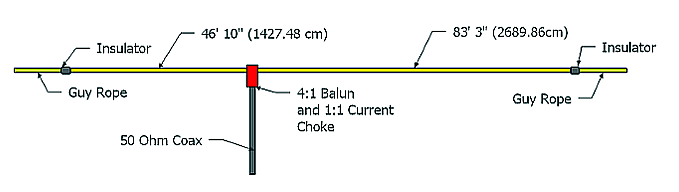

Этот диполь OCFD настроен на 80 метров. Если вам нужна другая частота, рассчитайте длину стандартного полуволнового диполя. Вместо того, чтобы делить длину пополам, умножьте её на 0,64 и 0,36. По сути, одно плечо составляет 64% полуволны, а другое — 36%. В этом положении импеданс точки питания должен быть около 200 Ом.

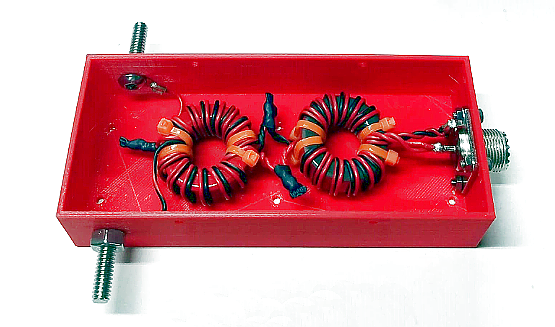

Используйте качественный балун 4:1 для соответствия вашему диполю OCF. Для этого проекта было решено построить свой. Чтобы предотвратить синфазные токи, был также добавлен токовый дроссель 1:1. Сердечник, на котором построены эти балуны, способен выдерживать 200 Вт. Эта установка будет работать не более чем на 100 Вт. Хорошей идеей будет переоценить их, чтобы не столкнуться с проблемами перегрева.

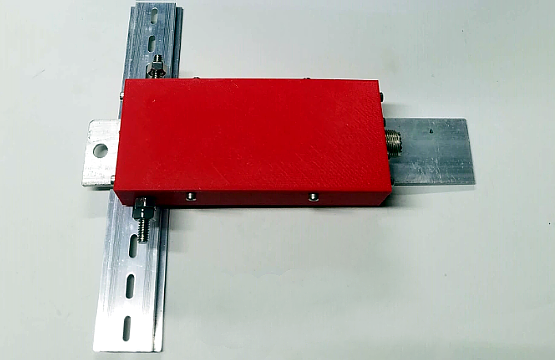

Алюминиевый плоский стержень и небольшой кусок алюминиевой DIN-рейки используются для переноса нагрузки 80-метрового Off Center Dipole. Все винты и гайки изготовлены из нержавеющей стали.

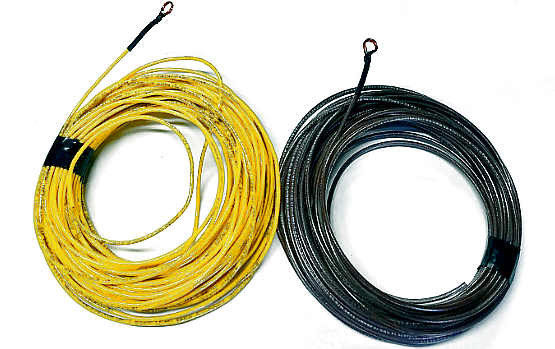

После обрезки каждого плеча по длине, на конце была добавлена петля для присоединения к балуну. Чтобы сделать петлю, используйте карандаш или ручку немного большего размера, чем клемма. Зачистите провод и сформируйте петлю вокруг карандаша. Спаяйте петлю вместе, чтобы она не развязалась. Используйте термоусадку у основания петли, чтобы вода не попала внутрь.

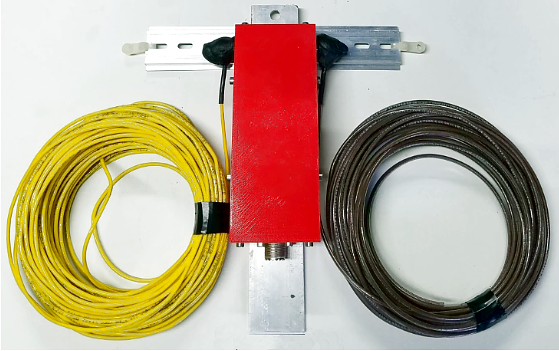

После присоединения ножек к балуну используйте хорошую прорезиненную ленту для защиты соединений от непогоды. Чтобы алюминиевая DINN-рейка не перетирала провод, для изоляции ножек используются пластиковые стяжки. Коаксиальный кабель также крепится к алюминиевой полосе таким же образом.

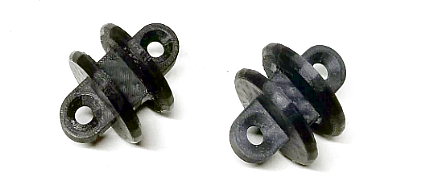

Используемый изолятор используется во многих других проектах. Они отлично себя зарекомендовали и гораздо более аскетично выглядят, чем ПВХ-муфты.

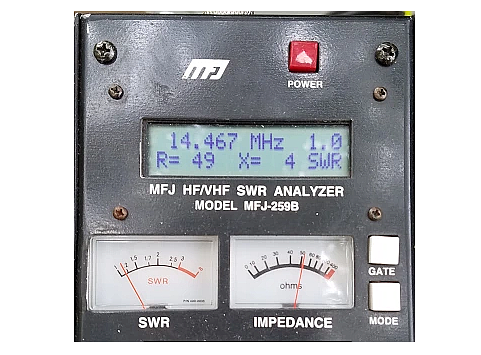

После того, как антенна была поднята на рабочую высоту, было тестирование. Большинство диапазонов показывали 2:1 или более, за исключением 20 м. Поскольку КСВ был не таким уж плохим, решено провести небольшое тестирование с FT8.
Было сделано несколько контактов на 20 метров. С применением тюнера контакты были также проведены на 40 и 80 метров. Даже без надлежащей настройки антенны, она работает очень хорошо.
KM4NMP
