Вертикальная антенна пользуется популярностью среди радиолюбителей из-за своей компактности, что особенно ценно, когда нет возможности установить рамочную или длинную проволочную антенну. В электрическом смысле вертикал — это диполь, одна половина которого зарыта в землю или «отражена» в системе противовесов.
Обычно такие антенны монтируются на уровне грунта, хотя их также можно разместить на крыше здания.
На первый взгляд вертикальная антенна выглядит как металлический столб, устремлённый ввысь. Однодиапазонная вертикальная антенна может выглядеть именно так!

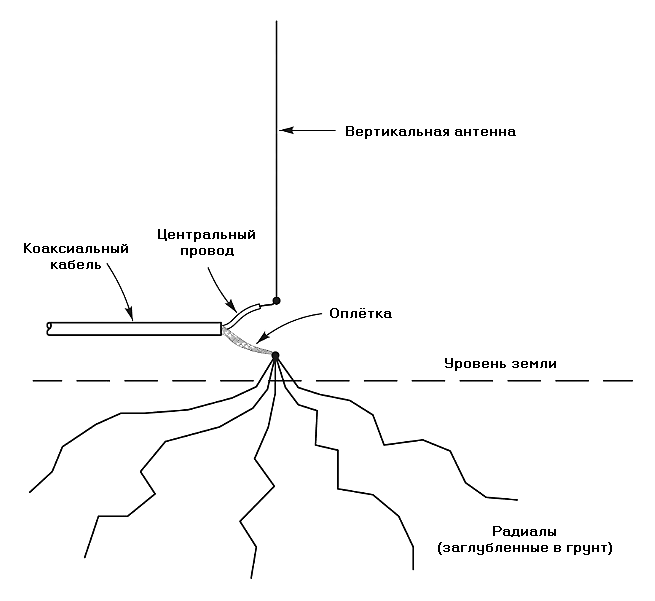

Однако, если вы присмотритесь, то увидите сеть проводов, расходящихся во всех направлениях от основания антенны. Во многих случаях зарытые провода находятся в нескольких сантиметрах под землёй. Это радиалы вертикальной антенны. Они обеспечивают необходимое заземление, которое создаёт «вторую половину» антенны.

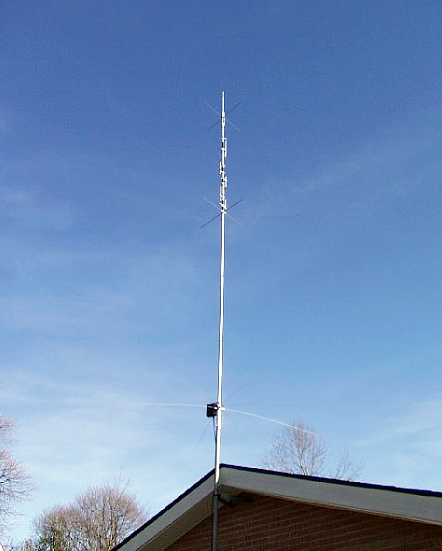

В многодиапазонных вертикальных антеннах используется несколько ловушек/трапов или аналогичных схем для электрического изменения длины антенны в зависимости от частоты передаваемого сигнала. (Ловушки находятся в вертикальных элементах, а не в радиальных).
Вертикальные антенны занимают мало места в горизонтальной плоскости, но могут быть довольно высокими. Большинство из них имеют длину не менее 1/4 длины волны на самой низкой частоте. Для сравнения: 80-метровая полноразмерная вертикальная антенна может быть более 60 футов (18,29 м) в высоту! Кроме того, требуется место для всех этих радиальных проводов.
Необязательно прокладывать радиальные провода по прямой. На самом деле, их даже не обязательно прокладывать под землёй. Но вам действительно нужно установить как можно больше радиалов для каждого диапазона, в котором работает антенна. В зависимости от типа почвы в вашем регионе вам может хватить и десятка радиальных антенн, а может потребоваться установить до 100.
Представьте, что вы несколько дней ползаете на четвереньках, прокладывая радиальные провода под дёрном. Не очень приятная картина, не так ли? Именно поэтому несколько производителей антенн разработали вертикальные антенны, в которых вообще не используются радиальные провода.
Наиболее эффективными из этих вертикальных антенн являются вертикальные диполи. Да, это дипольные антенны, поставленные на попа! Нет никаких причин, по которым это невозможно. На самом деле, вертикальный диполь может работать довольно хорошо.
Итак, как же традиционная вертикальная антенна соотносится с традиционным горизонтальным диполем с точки зрения производительности?
Если у вас есть мощная радиальная система, то во многих случаях вертикальная антенна может работать не хуже диполя. Некоторые утверждают, что у вертикальной антенны есть особое преимущество для DX-связи, потому что она посылает радиоволны под небольшим углом к горизонту. Низкие углы излучения часто означают более длинные пути прохождения сигнала через ионосферу.
Однако, без приличной радиальной системы вертикал — плохой родственник диполя. Старая шутка «Вертикал одинаково плохо излучает во всех направлениях» часто применима, когда отсутствует заземление, например, при низкой проводимости почвы. Если вы не можете проложить радиальную сеть, то диполи часто являются лучшим выбором.
