Перевёрнутая L-образная антенна (Inverted L-antenna, ILA)

Антенна типа «перевёрнутая L» является одной из наиболее простых конструкций в своём классе, однако её практическое применение требует более детального рассмотрения. Результаты, полученные при использовании данной антенны, демонстрируют положительные тенденции и значительно превышают ожидаемые показатели.

Исходя из полученного опыта, у этой антенны мало или нечего завидовать, по крайней мере, хорошему диполю с центральным питанием.

Реализация

Антенна была установлена над двором, примерно в 20 м над землёй, провод длиной около 40 м, из которых 26 м проложены горизонтально, а остальные 14 м представляют собой участок спуска, который достигает высоты QTH.

Задуманная антенна многодиапазонная, которая резонирует со всеми чётными и нечётными гармониками и самой низкой частотой, на которой она может работать, и той, для которой её физическая длина составляет половину длины волны.

В авторском случае она работает как 1/2 λ в 80 м, целая λ в 40 м, 2 λ в 20 м и так далее для других диапазонов, принимая во внимание, что по мере увеличения частоты увеличивается и усиление антенны.

Тюнер

За конструктивной простотой приходит, так сказать, сложность правильного согласования импеданса передатчика и антенны. Это сделано с помощью простого самодельного тюнера, который для удобства помещён в водонепроницаемую коробку для промышленных электрических систем.

Тюнер состоит из катушки с несколькими разъёмами (отводами) и размещённого на соответствующем расстоянии переменного воздушного конденсатора для 20 м с максимальной ёмкостью примерно 250 пФ. Соединение между тюнером и передатчиком состоит из нескольких метров высококачественного телевизионного коаксиального кабеля сопротивлением 75 Ом.

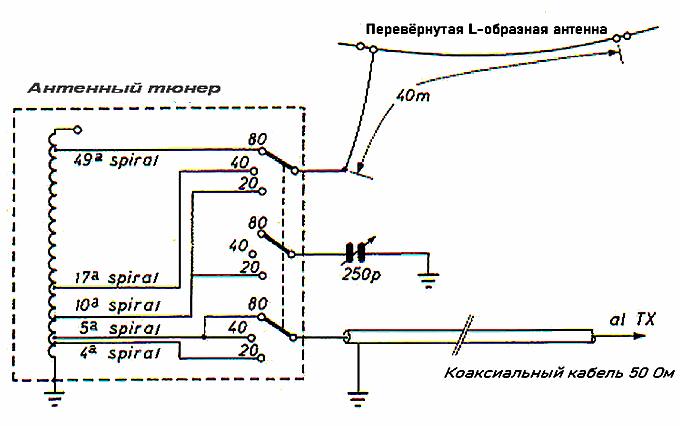

К этому описанию прилагается схема тюнера с данными конструкции, относящимися к диапазонам 80, 40 и 20 метров, на которых обычно активно многие работают и на которых тюнер отлично протестирован. На 15 и 10 метрах этого не делалось. Серьёзных испытаний не делалось и для других, но по образцу системы, принятой для остальных, не составит труда заставить антенну резонировать там и получить хорошие результаты.

В тюнере у нас есть катушка на опоре диаметром 55 мм, длиной 180 мм, на которую намотано 50 витков эмалированного провода диаметром 1 мм на с зазором примерно 2,5 мм друг от друга. Гнёзда для подключения антенны выполнить следующим образом:

  • 80 м…….взято на 49-м витке
  • 40 м…….взято на 17-м витке
  • 20 м…….взято на 10-м витке

При работе на 20 м и только в этом случае переменник 250 пФ необходимо подключить между 10-м витком катушки и землёй.

Коаксиальный кабель, идущий к ТХ, необходимо подключить следующим образом:

  • 80 и 40 м…. взято на 5-м витке
  • 20 м……..берётся на 4-м витке

Счёт витков ведётся, начиная с холодной стороны катушки, т.е. с конца, подключенного к земле. Последний, но очень важный момент: эта антенна требует наилучшего заземления. В качестве заземлителя автор использовал примерно 10-метровые металлические перила на балконе.

Конечно, не будучи в оптимальных условиях, однако, учитывая результаты, это как минимум приличное покрытие. Поэтому следующие элементы должны быть заземлены:

  • внешняя часть катушки
  • переменный ротор
  • оболочка коаксиального кабеля
  • водонепроницаемый корпус или металлический корпус, в котором находится тюнер

Настройка

Если длина антенны та, что указано (40 м) и тюнер сделан по тому, как объяснено, на 80 и 40 м всё должно работать «как из коробки», если только нет каких-либо настроек из-за препятствий, влияющих на антенну.

Тем не менее, вы измеряете КСВ и, возможно, пытаетесь переместить розетки на катушке, и при каждом перемещении вы проверяете КСВ, пока не получите идеальные показания по диапазонам.

На 20 м влияет переменный конденсатор и стройте его до тех пор, пока не будет найден минимум КСВ. Для большей ясности — грубый настрой выполняется, сначала действуя на розетке, к которой подключена антенна, и перемещая её, пока не будет найдена точка резонанса (минимальный КСВ), затем вы уточняете настройку, перемещая розетку коаксиального кабеля, пока КСВ не будет близок к 1:1.

В авторском случае удалось получить КСВ 1,11 на всех трёх упомянутых диапазонах, достаточно проявить немного терпения и времени, но не более того. Что касается результатов, — были удовлетворительными. В эфире автор в течение 13 лет, и попробовал различные антенны (диполи, вертикалы, горизонтальные ромбы и т.д.) и вот что, эта перевёрнутая L не заставила сожалеть до сих пор ни об одной из упомянутых антенн, которые были, работа по всем миру с 80w в антенне и часто преодолевал яростные «пайлапы».

Много работается автором в CW, но и в SSB не бывает недостатка в удовлетворении от «L» и некоторое время назад QSO с AP2KS в 80 м SSB, а также различные W, K, VK, ZL, YU, PY, LU, JA и т.д., на 40 и 20 м как в телеграфе, так и в SSB.

I1SAF (by I1WQR)
