Различие между противовесом и радиалом в вертикальной антенне

Несмотря на схожие цели — улучшение заземления и электромагнитной эффективности антенны — противовес и радиал различаются по своей конструкции и принципу действия. Выбор между ними зависит от конкретных требований, таких как частотный диапазон, условия эксплуатации и желаемые характеристики излучения.

В результате детальных исследований выявлены ключевые различия между противовесом и радиалом в вертикальной антенне:

Противовесы

1. Конфигурация: Противовес состоит из одного или нескольких горизонтальных проводов, приподнятых над землёй. Эти провода обычно располагаются звездообразно вокруг основания антенны.
2. Функция: Основная функция противовеса заключается в замене фактического соединения с землёй, обеспечивая обратный путь для радиочастотных (RF) токов. Это помогает сбалансировать антенную систему, особенно когда отсутствует хорошее заземление.
3. Варианты использования: Противовесы часто используются в переносных или временных установках, в ситуациях, когда грунт непроводящий (например, каменистая местность), или когда невозможно проложить радиалы заземления.
4. Установка: Противовес обычно возвышается над землёй и может быть настроен на определенные частоты путём регулировки длины проводов. Наиболее эффективно, когда провода находятся в резонансе на рабочей частоте.

Радиалы

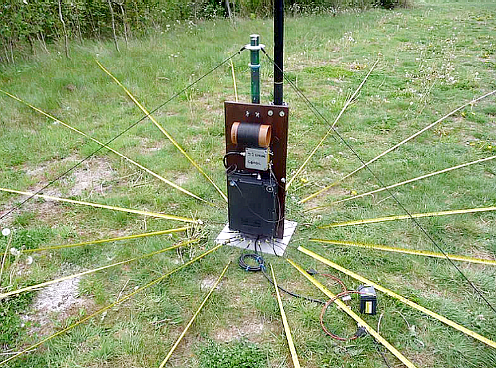

1. Конфигурация: Радиалы обычно представляют собой провода, которые прокладываются на поверхности земли или заглубляются чуть ниже неё, расходясь наружу от основания вертикальной антенны. Они могут быть прямыми или изогнутыми, в зависимости от доступного пространства и требований к установке.
2. Функция: Радиалы служат плоскостью заземления, обеспечивая эффективную систему заземления антенны. Они способствуют эффективному излучению сигнала, обеспечивая канал с низким сопротивлением для возврата радиочастотных токов на землю.
3. Варианты использования: Радиалы обычно используются в стационарных установках, где может быть установлено хорошее заземление. Они особенно эффективны для повышения эффективности излучения антенны, особенно на более низких частотах.
4. Установка: Радиалы обычно располагаются в виде звезды с максимально возможным количеством проводов для создания эффективной плоскости заземления. Количество и длина радиалов могут варьироваться; большее количество радиалов и большая длина обычно повышают эффективность. Однако даже несколько радиалов могут значительно повысить производительность по сравнению с полным отсутствием наземной системы.

Краткое по различию

• Противовесы — это системы надземного расположения, используемые при плохих наземных условиях или там, где требуется мобильность. Они могут заменять наземные радиалы и обычно используются в ситуациях, когда традиционная наземная система непрактична.
• Радиалы — это наземные системы, которые обеспечивают физическую плоскость заземления. Они используются для повышения эффективности антенны, особенно при стационарных установках.

Обе системы предназначены для повышения эффективности вертикальных антенн, однако их использование определяется конкретными обстоятельствами, условиями и требованиями, а также потребностями монтажа.

VE3IPS
