Работа с QRP обычно связана с удалёнными локациями, где использование полноценной антенны затруднительно. Да и проживание в городской квартире, где установка больших антенн просто физически также невозможна. Для эффективного использования QRP в КВ диапазоне требуется компактная антенна.
Ранее автору удалось достичь значительных результатов, применяя вертикальные диполи на балконах и подоконниках. Доводилось работать из Японии и Тасмании всего с 50 Вт на частотах диапазонов 14 и 18 МГц.
С этими высокочастотными диапазонами можно работать с помощью алюминиевой трубки, торчащей из окна в стиле удочки, но если вы хотите работать ниже 14 МГц, тогда возникает проблема с длиной удочки, превышающей практический предел примерно в 5 метров.

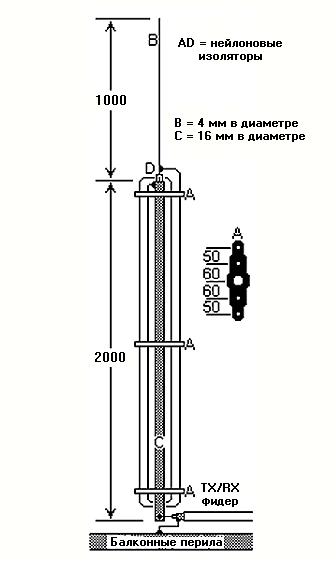

«Удочку» можно применять для 10 МГц, 7 МГц и 3,5 МГц, добавив дополнительный провод, как показано выше.
Все длины указаны в миллиметрах, а показанная антенна будет работать на частоте 7 МГц.
КСВН составляет примерно 1,2:1 в диапазоне 7 МГц при использовании 5-метрового поручня (и другого металла, находящегося в здании) в качестве наземной опоры. Автору посчастливилось жить в квартире, где внешние стены здания были обшиты металлом. КСВН снизился почти до 1:1 на частоте 14 МГц.
На частоте 3,5 МГц используйте провод двойной длины и сформируйте 4 витка вместо двух показанных.
Изоляторы в точке А вырезаны из нейлоновой разделочной доски, а алюминиевый полюс С представляет собой алюминиевую трубку диаметром 16 мм и длиной около 2 метров.
В экспериментах было обнаружено, что общая длина провода + столб + верхняя секция должна быть примерно на один метр ДЛИННЕЕ расчётной 1/4 волны, но провод может быть «обрезан», и нижняя распорка «А» немного сдвинута вверх по столбу для компенсации.
Нейлоновый изолятор D представляет собой кусок размером 16 х 30 мм, вырезанный из той же разделочной доски, что и изоляторы A. Просверлите отверстие размером 4 мм по всей длине, чтобы установить верхнюю секцию. В данном варианте просто вставлен конец проволочной петли в отверстие диаметром 4 мм, чтобы подсоединить к верхней секции.
Антенну этого типа можно легко разместить на крыше автомобиля или разбить на две или более секции и перевозить на заднем сиденье автомобиля.
Результаты в эфире очень впечатляющие для такой короткой антенны.
SM0VPO
