Укороченный двухдиапазонный диполь

Укороченный двухдиапазонный диполь общей длиной всего около 11 метров. В отличие от традиционных методов настройки, таких как использование трапов / ловушек, здесь же применяются самые простые катушки индуктивности для достижения более широкой полосы пропускания в диапазонах 10 и 40 метров.

Следует отметить, что при использовании данного метода общая длина антенны составляет примерно 50% от полной длины полноразмерного 40-метрового диполя.

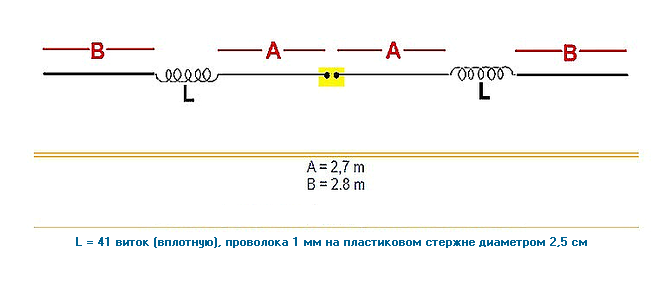

Внутренняя часть антенны (2 секции «A») представляет собой полный диполь для диапазона 10 метров.

Затем индукторы действуют как «ловушки» для остальной длины антенны.

На диапазоне 40 метров антенна работает как катушечная с некоторыми потерями в эффективности, но с другой стороны, это очень маленький диполь для этого диапазона.

Это хорошая идея для вращающегося диполя диапазона 40 метров (плюс 10 м!).

Для лучшего КСВ на 10 метров необходимо увеличить или уменьшить секции «A». Затем, ищем лучший КСВ на 40 метров, регулируя секции «B».

A = 2,7 м
B = 2,8 м

L = 41 виток (замкнутый), провод 1 мм на пластиковом стержне диаметром 2,5 см.

Кстати, концепция вращающегося диполя для диапазона 40 метров (а также его 10-метровой гармоники) представляется весьма перспективной и заслуживает детального рассмотрения.

SV1XY
